Analog Devices Inc. LTM9100隔离式Anyside™ µModule®控制器
Analog Devices LTM9100隔离式Anyside™ µModule®控制器是一款多用途隔离式开关微型模块控制器，可保护和监测高达1000V的高压直流电源。通过10位ADC和I2C/SMBus接口，可对高压总线进行功率和能量监测。10位ADC负责监视电流和两个独立通道。I2C/SMBus接口可提供针对负载电流、总线电压和温度的隔离数字测量。借助可调的欠压和过压锁定阈值，可确保负载仅在输入电源处于其有效范围内时才正常工作。
LTM9100控制器在共模瞬变高达30kV/μs的情况下，可保证通信不会出现中断。LTM9100的5kVRMS电隔离栅可将数字接口与驱动外部N通道MOSFET或IGBT开关的开关控制器隔开。单个5V电源通过一个集成的隔离式直流/直流转换器为开关控制器的两侧供电。一个与主电源无关的独立的逻辑电源输入提供了与3V至5.5V逻辑电平的简易连接。
特性
- 正在进行UL-CSA认证：5kVRMS（持续一分钟）
- 增强型绝缘
- 集成式隔离电源
- 可调的上电斜坡速率和电流限值
- I2C/SMBus接口
- 10位ADC负责监视电流和两个独立通道
- 高共模瞬态抑制：≥ 30kV/μs
- 故障状态警报和电源良好输出
- 独立的3V至5.5V逻辑电源
- 可在绝缘栅两端提供±20kV ESD防护
- 最大连续工作电压：690VRMS
- 14.6mm爬电距离
- 低电流关断模式 (<10μA)
- 22mm × 9mm × 5.16mm BGA封装
应用
- 高电压直流热插拔
- 带电背板插入
- 隔离型分布式电源系统
- 电源监视器
- 工业控制系统
- 隔断接地环路
视频
ADI隔离产品

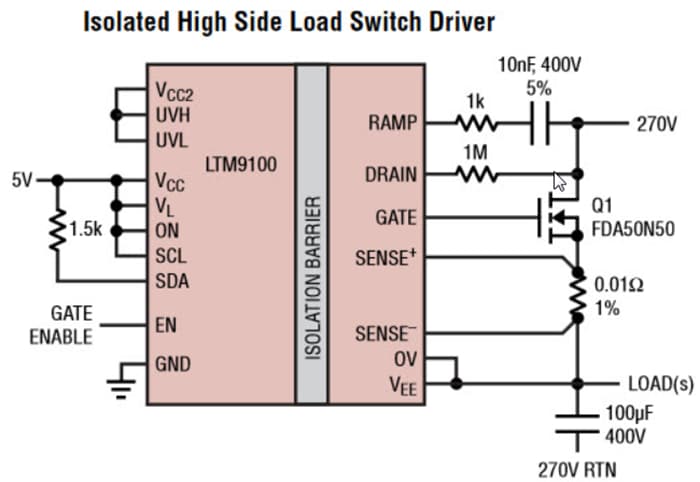

典型应用图
发布日期: 2018-01-15
| 更新日期: 2024-09-30
