Analog Devices Inc. LTP8800-1A/-2/-4A降压型μModule稳压器
Analog Devices LTP8800-1A/LTP8800-2/LTP8800-4A降压型μModule稳压器采用54V配电架构，提供微处理器内核电压。通过PMBus（基于I2C的开放标准数字接口协议），该器件实现了对电源管理参数的远程配置和遥测监控。LTP8800-1A/LTP8800-2/LTP8800-4A包括一个可编程数字控制系统，具有精密混合信号电路、EEPROM、功率MOSFET、平面变压器、电感器和配套元件。其高集成度可最大限度地减少元件数量和设计时间，并最大限度地提高灵活性和功率密度。LTP8800-1A和LTP8800-2采用谐振开关架构，可消除高压开关损耗，从而在高转换比下保持高效率。Analog Devices LTP8800-1A/LTP8800-2/LTP8800-4A降压型μModule稳压器采用22mm × 24mm × 6.7mm表面贴装开放式框架封装。
特性
- 高频下实现高效率，效率高达87.0%（1MHz、54VIN 至0.8VOUT
- 符合PMBus标准的I2C串行接口
- 监控电压、电流、温度和故障
- 内部EEPROM故障日志记录
- 数字可编程控制回路
- 程序电压、电流限制、软启动/软停止、频率、同步和相位、电源良好、警告和故障
- 宽输入电压范围：45 V至65 V
- 输出电压范围：0.5 V至1.1 V
- 优化用于
- 45V至65VIN 至0.8VOUT (LTP8800-1A)
- 45V至65VIN至0.75VOUT (LTP8800-2)
- 45V至65VIN至1.1VOUT (LTP8800-4A)
- ±0.5%最大直流输出误差，带差分远程电压检测
- 电流回读精度：±3%
- 并联和均流多个μModule® IC
- 22mm × 24mm × 6.7mm表面贴装封装
- 工作温度范围：0 °C至+125 °C
应用
- 大电流分布式电源系统
- 服务器、网络和存储设备
- 智能节能功率调节

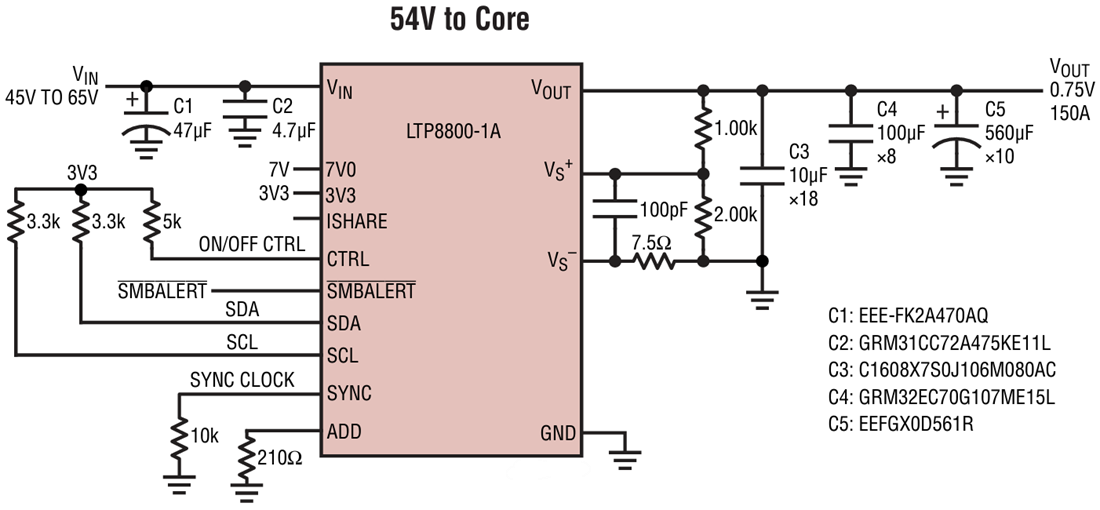

典型应用
