Analog Devices Inc. LTP8802A-1B 54V 140A直流/直流μModule稳压器
Analog Devices LTP8802A-1B 54V 140A直流-直流μModule稳压器采用54V配电架构，可提供微处理器内核电压。该器件可通过PMBus（一种基于I2C的开放标准数字接口协议）对电源管理参数进行远程配置和遥测监控。
LTP8802A-1B是一款可编程数字控制系统，具有精密混合信号电路、EEPROM、功率MOSFET、平面变压器、电感器和配套元件。其高集成度可最大限度地减少元件数量和设计时间，同时最大限度地提高灵活性和功率密度。
Analog Devices LTP8802A-1B采用准谐振架构，可降低高压开关损耗，在高转换比下保持高效率。LTP8802A-1B采用22mm×24mm×22mm表面贴装开放式框架封装。
特性
- 在高频下具有高效率
- 效率高达93.8%（813kHz、54VIN 至3.3VOUT 时）
- 兼容PMBus的I2C串行接口
- 监控电压、电流、温度和故障
- 内部EEPROM故障记录
- 数字可编程控制环路程序电压、电流限制、软启动/软停止、频率同步与相位、电源良好、警告和故障
- 宽输入电压范围：45 V至65 V
- 输出电压范围：0.5 V至3.6 V
- 优化用于45V至65VIN 至3.3VOUT 电路
- 最大直流输出误差为±0.5%，带差分远程电压检测
- 电流回读精度：±3%
- 并联和均流多个μModule IC
- 22mm×24mm×22mm表面贴装封装
应用
- 大电流分布式电源系统
- 服务器、网络和存储设备
- 智能节能功率调节

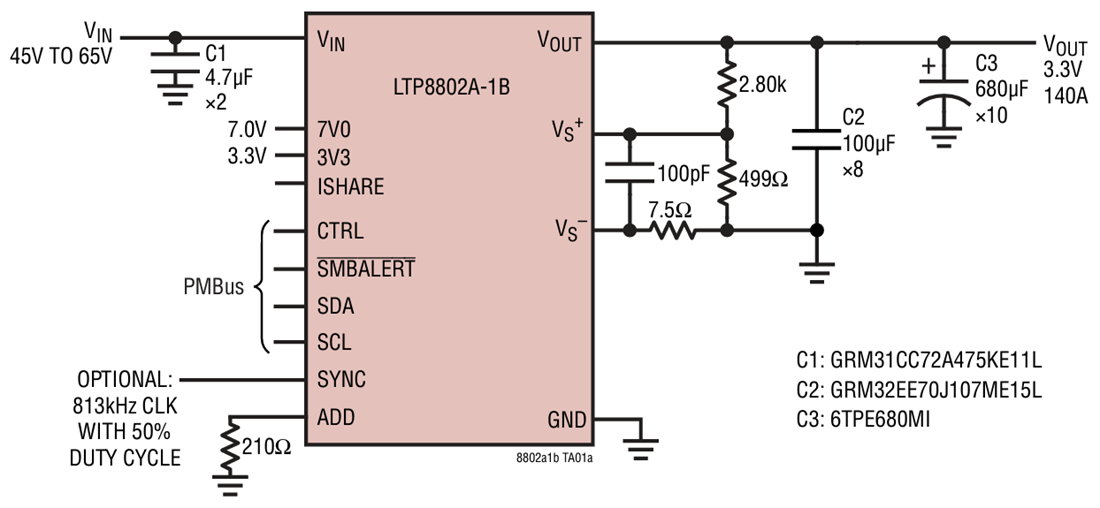

典型应用
