Analog Devices Inc. MAX17335 评估套件

Analog Devices Inc. MAX17335评估套件(MAX17335X2评估板#)是完全组装并经过测试的表面贴装印刷电路板(PCB)，用于评估独立充电器、带保护器的电量计IC以及用于单节锂离子/聚合物电池的可选SHA-256认证。MAX17335评估套件包括带集成I2C接口和USB micro-B电缆的IC评估板。还可提供基于Windows®的图形用户界面(GUI)软件。该评估套件GUI软件需要Windows 7或更新版本的操作系统。

特性

  • ModelGauge™ m5算法
  • 对单节电池进行充电、监测和保护
  • 评估用板载全面保护解决方案
  • 电池电压 (VBATT) 范围：+2.16 V至+4.9 V，带默认硬件
  • 输入电压可高达5.7 V
  • 默认电流范围为-5A（放电）至+2.56A（充电），带10mΩ检测电阻器（通过更换为较小检测电阻器可支持更大电流）
  • 两个热敏电阻测量值
  • 板载I2C通信接口，内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 完全组装并经过测试

应用

  • USB PPS和直接充电
  • 智能电池和混合超级电容电池
  • 双屏智能手机和平板电脑
  • 可听设备、可穿戴设备和智能手表
  • 医疗设备、健康和健身监视器
  • 手持式无线电、计算机和配件
  • 家居/楼宇自动化、传感器和相机
  • 并行电池AR/VR系统

必要设备

  • 锂离子/聚合物电池
  • 电压源/电源
  • 负载电路
  • USB Micro B电缆
  • 安装Windows 7或更新windows操作系统和USB端口的PC

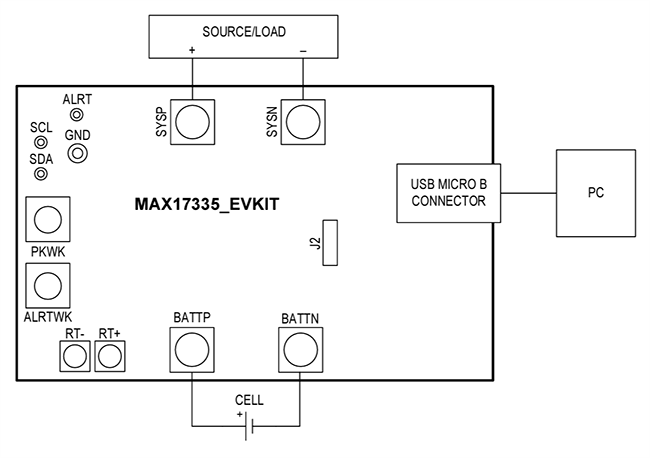

电路板连接

位置电路 - Analog Devices Inc. MAX17335 评估套件

资源

发布日期: 2024-10-09 | 更新日期: 2024-10-17
