Analog Devices / Maxim Integrated MAX17614理想二极管/电源选择器
Analog Devices MAX17614理想二极管/电源选择器件为系统提供可调保护边界，以防止高达+60V和-65V的正负输入故障，以及高达3A的输出负载电流。MAX17614包括两个串联内部nFET，累积RON 低至130mΩ（典型值）。nFET可用于实现理想二极管功能，以提供反向输入电压和反向电流保护，同时提高系统效率。输入欠压保护可在4.5V至59V范围内编程，而过压保护可在5.5V至60V范围内独立编程。MAX17614的内部默认UVLO上升阈值设置为4.2V（典型值）。
ADI MAX17614理想二极管/电源选择器由主监控系统通过EN引脚使能或禁用。该功能提供开关操作，以打开或关闭连接负载的供电。
通过器件的电流通过设置电流限值来限制，其由SETI和GND之间连接的电阻器编程设定。限流值可在0.15A至3A范围内进行设置。当MAX17614电流达到或超过设定限流值时，可通过控制内部nFET Q2将电流限制在设定的限值范围内。该器件具有三种限流模式：自动重试、连续和闭锁。SETI引脚还显示GND的电压，这与正常运行时的器件电流成正比。模数转换器可以读取监控系统中SETI引脚或ADC上的电压，以记录器件瞬时电流。
MAX17614选择器包括FLAG和UVOV通信信号来指示不同的工作和故障信号。通信信号引脚为开漏型，需要外部上拉电阻来调整到适当的系统接口电压。MAX17614提供内部热关断保护，防止功耗过大。
特性
- 理想二极管运行
- 快速反向电流阻断保护 (140ns)
- 无缝电源切换
- 强大的保护功能缩短了系统停机时间
- 宽输入电源电压范围：+4.5V至+60V
- 无需瞬态电压抑制器(TVS)即可承受高达35V输入电源的热插拔
- 负输入容差：-65 V
- 低RON ：130mΩ（典型值）
- 热关断保护
- 可编程启动消隐时间
- 扩展温度范围：-40°C至+125°C
- 灵活的设计选项支持复用并减少重新认证
- 可调输入欠压闭锁（UVLO）和过压闭锁（OVLO）阈值
- 可编程正向电流限制：0.15A至0.3A（精度为+3.6%和-3.3%）；0.3A至3A（整个温度范围内精度为±3.3%）
- 可编程限流故障响应：自动重试、连续和闭锁模式
- 内置故障指示信号：UVOV和FLAG
- 节省电路板空间，减少外部BOM数量
- 20引脚、4mmx4mm、TQFN-EP封装
- 集成背靠背场效应晶体管
应用
- 小尺寸整体解决方案
- 更快的响应时间
- 精确的电流限制精度
视频
简化应用方框图

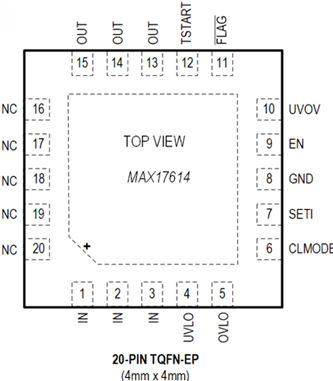

引脚说明
发布日期: 2023-07-28
| 更新日期: 2024-12-10
