Analog Devices Inc. MAX20366 PMIC

Analog Devices MAX20366 PMIC通过延长电池续航时间和缩小整体解决方案尺寸，实现了尺寸和效率的双重优化。这款高度集成的可编程电源管理解决方案专为超低功耗可穿戴应用而开发。

ADI MAX20366结合了一组灵活的功率优化稳压器，包括多个降压转换器、升压转换器、降压-升压转换器和线性稳压器。这种组合实现了高水平集成，可创建完全优化的电源架构。每个稳压器的超低静态电流可延长常开应用的电池寿命。

MAX20366包括一整套电池管理解决方案，具有电池密封、充电器、电源路径和电量计。充电器内置热管理和输入保护功能。该设备还包括一个工厂可编程按钮控制器，具有多个可定制的输入，以满足特定产品UX要求。

三个集成LED电流吸收器，用于提供指示灯或背光功能，一个具有自动共振跟踪功能的ERM/LRA驱动器可为用户提供精准的触觉反馈。低噪声1.5W降压-升压转换器为光学心率系统中常用的LED提供了纯净的电源解决方案。ADI MAX20366可通过I2C接口进行配置，允许对各种功能进行编程并读取器件状态，包括能够使用集成ADC读取温度和电源电压。

该器件采用72焊球、0.5mm脚距、4.88mmx4.19mm晶圆级封装（WLP），可在-40°C到+85°C的扩展温度范围内工作。

特性

  • 延长两次充电之间的电池使用时间
    • 2个Micro-IQ 、400mA降压式稳压器（每个IQ 典型值为330nA）
      • 0.550 V至1.180 V（10 mV步进）
      • 0.550V至2.125V（25mV步进）
      • 0.550 V至3.700 V（50 mV步进）
    • Micro-IQ 、600mA降压稳压器（IQ 典型值为330nA）
      • 0.550 V至1.180 V（10 mV步进）
      • 0.550V至2.125V（25mV步进）
      • 0.550 V至3.700 V（50 mV步进）
    • Micro-IQ LV LDO/负载开关（IQ 典型值为1µA）
      • 1.0 V 到 2.0 V 的输入电压
      • 50mA输出
      • 输出电压范围：0.5 V至1.95 V，25 mV步进
    • Micro-IQ LDO/负载开关（IQ 典型值为1µA）
      • 1.71 V 到 5.5 V 的输入电压
      • 100mA输出
      • 0.9 V至4 V，100 mV步进
    • Micro-IQ 降压-升压稳压器（IQ 典型值为2µA）
      • 1.5 W输出
      • 2.6V至5V（50mV步进）
  • 易于实现锂离子电池充电
    • 较宽的快充电流范围：5mA至500mA
    • 28V/-5.5V容限输入
    • 可编程JEITA电流/电压分布
  • 通过高度集成，最大限度减小解决方案尺寸
    • 安全输出LDO：3.3V或5.0V
      • CHGIN存在时为15mA
    • ERM/LRA触觉驱动器
      • 自动制动（仅限LRA）
      • 自动共振跟踪（仅限LRA）
  • 支持多种显示选项
    • Micro-IQ 升压稳压器（IQ 典型值为2.4µA）
      • 300mW输出
      • 5V至20V（250mV步进）
    • 3通道电流吸收器
      • 可耐受20V的电压
      • 从 0.6 mA 到 30 mA 可编程
    • 优化系统控制
      • 可编程按钮控制器
      • 可编程电源排序
      • 工厂货架模式
      • 片上电压/充电电流监控多路复用器和模数转换器（ADC）

应用

  • 可穿戴设备
  • IoT

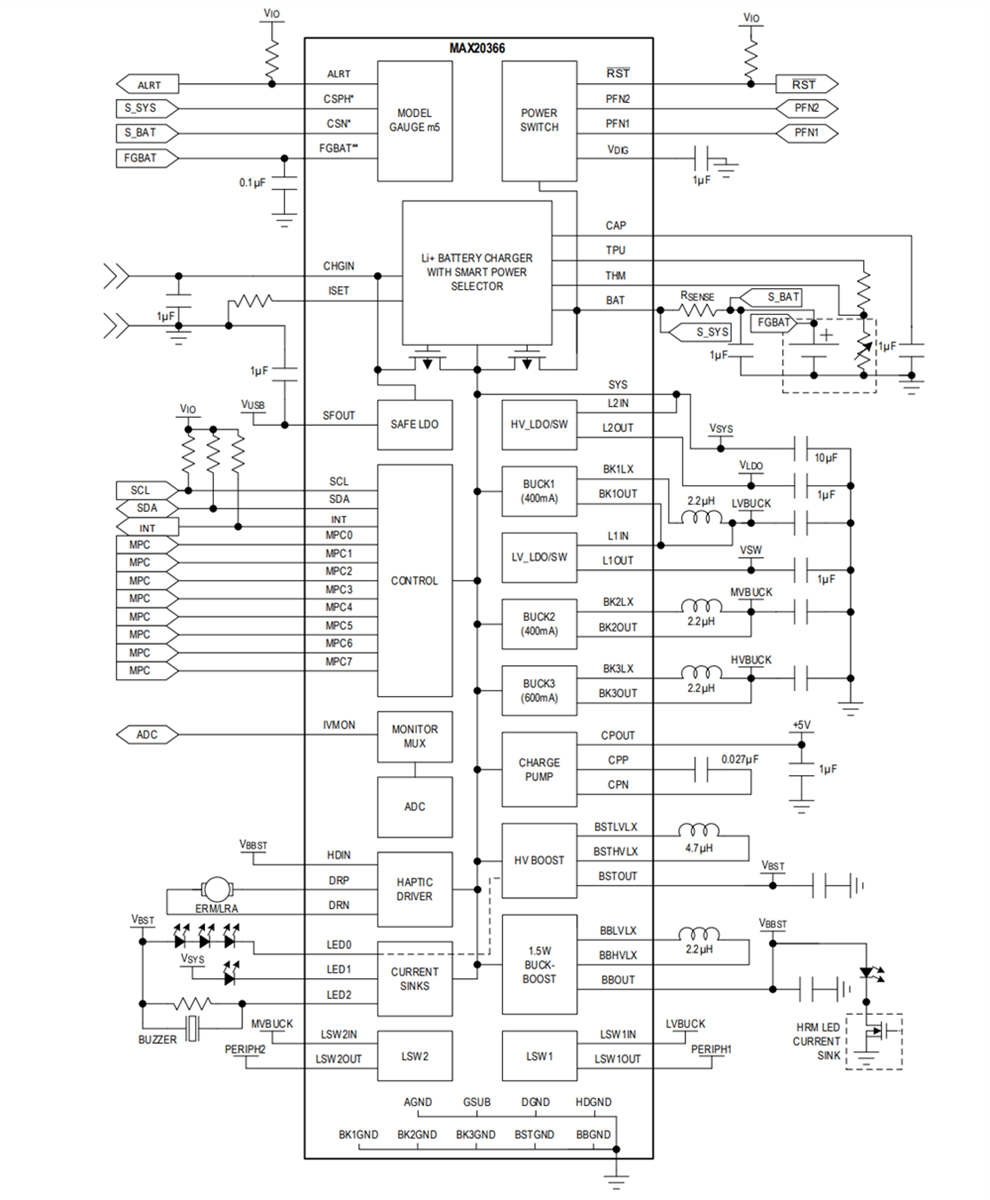

简化框图

框图 - Analog Devices Inc. MAX20366 PMIC
