Analog Devices Inc. MAX20816大电流PWMVID/AVSBus控制器
Analog Devices MAX20816大电流PWMVID/AVSBus控制器是高集成度双输出多相电源管理解决方案，旨在满足现代人工智能（AI）、GPU和高性能计算平台的极端电流和动态电压要求。ADI MAX20816 IC采用灵活的双回路架构，支持多达16个总相位，可在两个独立轨之间配置为16+0至8+8，从而使单个控制器能够高效地向多个大电流核心提供电源。
通过使用耦合电感器和智能功率级IC，MAX20816可实现具有快速瞬时响应的高效同步降压式稳压器，而PWM并联允许扩展到32相或48相，以满足需要高达2500A电流的应用。该控制器通过PWMVID和AVSBus接口支持高速数字电压控制，非常适合英伟达GPU、AI内核、XPU和网络ASIC中的快速动态电压转换。
通过PmBus可访问高级遥测和电源管理功能，实现对电压、电流、输入功率和功率级温度的实时监控，以及故障记录和保护配置。集成非易失性存储器使能预设和用户定义的配置，而内置故障保留功能有助于防止功率级故障后发生灾难性事件。adi MAX20816具有大功率密度、一流的效率和全面数字控制/监控能力，可为下一代大电流多相电压调节提供可扩展且稳健的解决方案。
特性
- 大功率密度和效率
- 智能功率级支持
- 顶级效率 - 0.75VOUT时峰值效率为90.71%
- 集成输出功率监控器
- 16相N+M双环多相架构
- 通过PMBus进行遥测
- 数字可编程配置
- 输入电压、电流和功率监控
- 动力级温度监测和报告
- 故障、命令和数据记录（黑盒功能）
- 数字GPIO（OCP、OTW、VR结算指示器）
- 高速数字接口 - 支持PWMVID和AVSBus
- 高级电源管理
- 正交电流再平衡，用于瞬态期间的相电流平衡
- 可编程相位触发顺序
- 保护
- 输入和偏置电源欠电压保护
- 过电流保护
- 密码保护
- 56引脚、7mmx7mm TQFN封装
应用
- 具有PWMVID接口的英伟达GPU
- 可实现快速动态电压转换的AVSBus™
- AI核心、XPU、GPU和网络ASIC
- 大电流多相稳压器
- 32相（2个并行）或48相（3个并行）配置
- 高达 2500 A

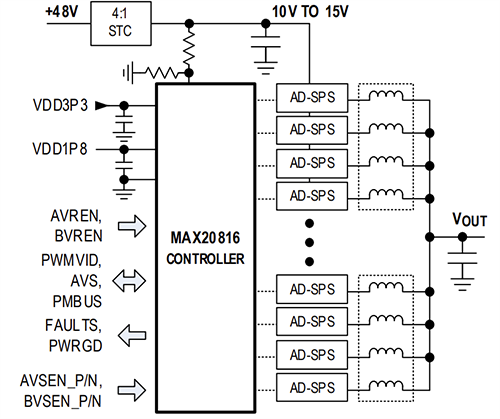

典型工作电路
