Analog Devices Inc. MAX22196八路工业数字输入
Analog Devices Inc. MAX22196八路工业数字输入将八路工业24V或TTL电平输入转换为逻辑电平输出。这些灌/拉数字输入可单独配置为灌电流 (P型）和拉电流 (N型）。MAX22196输入也可以被单独配置为1/3类、2类、TTL和HTL（高阻抗24V电平）模式。这些数字输入由8V至36V现场电源供电进行灌/拉工作。MAX22196输入包括一个串行接口，允许通过SPI配置和读取串行数据。这些数字输入配有集成5V线性稳压器，该稳压器可提供高达20mA的负载电流。
MAX22196数字输入具有可编程毛刺滤波器、可选的每输入16位递减计数器模式、LED驱动器矩阵或GPO输出、2.5V至5.5V逻辑接口和广泛的诊断功能。这些数字输入还在SPI和可寻址或菊花链SPI上采用循环冗余校验 (CRC) 错误检测来减少隔离通道。MAX22196输入满足IEC 61131-2中规定的瞬态抗扰度要求，包括根据IEC 61000-4-2标准的静电放电 (ESD) 要求。这些输入符合根据IEC 61000-4-4标准的“电快速瞬变/突发”(EFT) 要求和根据IEC 61000-4-5标准的浪涌抗扰度要求。MAX22196输入工作在-40°C至+125°C温度范围，采用5mm x 5mm 32引脚TQFN封装。这些数字输入可用于可编程逻辑控制器、工厂自动化和过程控制。
特性
- 软件可配置
- 八路输入，可单独配置为灌电流或源电流
- Type 1/3、Type 2、TTL和Hi-Z (HTL) 模式
- 0.5mA至6.75mA宽电阻器，可设置精确的输入电流范围
- 可寻址或以菊花链形式连接SPI，减少隔离通道
- 可编程毛刺滤波器
- 每路输入可选16位递减计数器模式
- 广泛的诊断（电源电压监测、温度警报、PCB故障警报和过热关断）
- 低功耗耗散
- 8V至36V现场电源工作电压
- 低电源电流：2mA（最大值）
- 稳健的解决方案
- IEC 61000-4-2 ESD气隙±15kV，触点±8kV，现场输入最小680Ω脉冲电阻器
- IEC 61000-4-5浪涌±1.2kV/42Ω，现场输入最小680Ω脉冲电阻器
- SPI上的循环冗余校验 (CRC) 错误检测
- 工作温度范围：-40°C至125°C
- 紧凑型解决方案
- 集成5V、20mA线性稳压器
- 2.5V至5.5V逻辑接口
- LED驱动器矩阵或GPO输出
- 5mm x 5mm 32引脚TQFN封装
应用
- 可编程逻辑控制器
- 工厂自动化
- 过程控制
视频

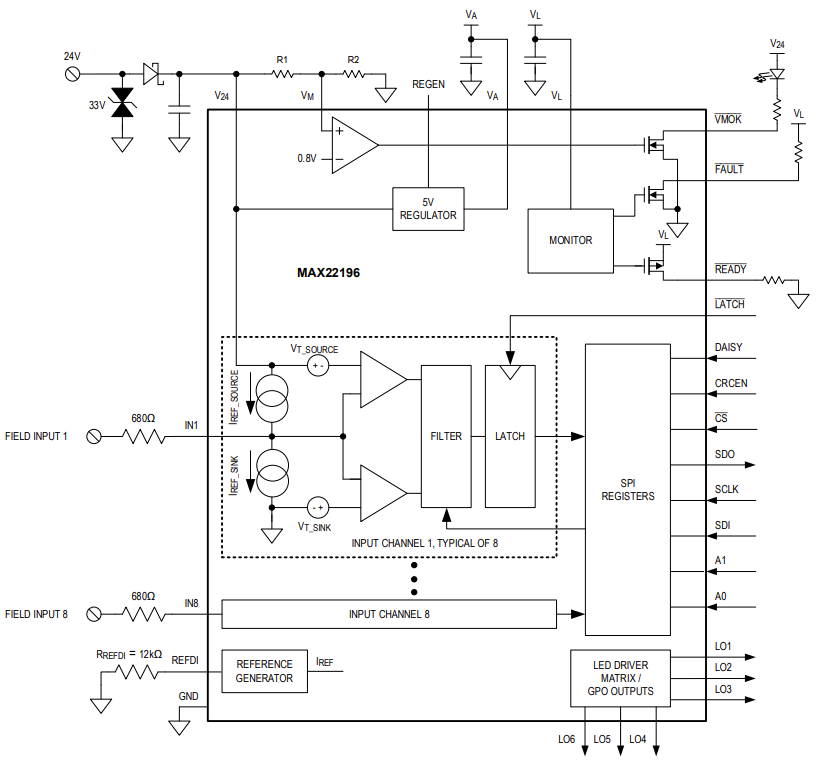

功能框图

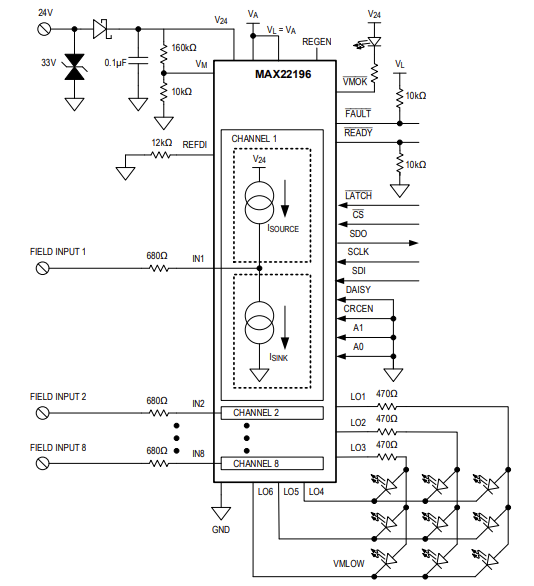

应用电路图
