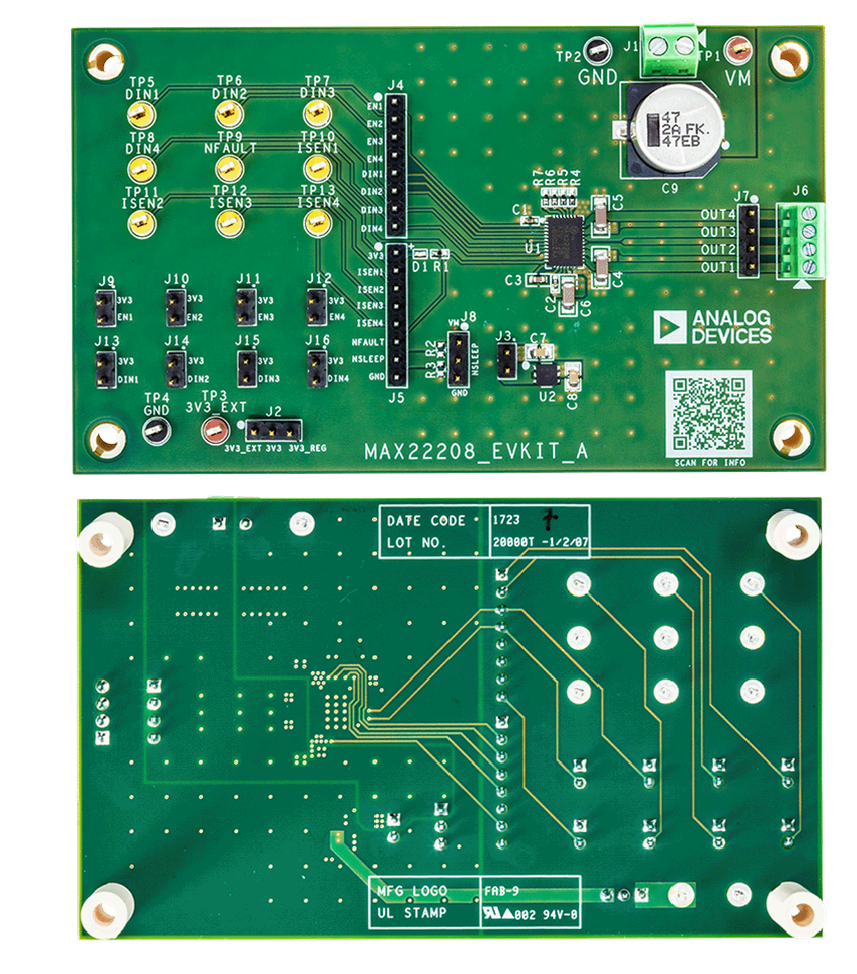

Analog Devices / Maxim Integrated MAX22208EVKIT 评估套件
Analog Devices MAX22208EVKIT评估套件提供经过验证的设计，用于评估+65V、3.8A四通道半H桥MAX22208电机驱动器。MAX22208可驱动四个螺线管、两个有刷直流电机、一个步进电机或各种负载组合。MAX22208 IC采用四路H桥配置，集成了超低阻抗FET，其典型RON（高侧加低侧）为0.3Ω。
ADI MAX22208EVKIT评估套件包括排针、测试点和接线端子，用于连接MAX22208电机驱动器。MAX22208集成电流检测输出ISEN_可使用测试点进行监控，或使用排针J5将其连接到外部ADC。MAX22208套件的工作输入电压范围为+4.5V至+65V（VM）。板载+3.3V稳压器U2 (MAX6765TTSD2+) 提供经稳压的+3.3V来驱动MAX22208的逻辑输入。安装了J1和J6端子，用来连接高压、大电流VM 输入和电机驱动器输出OUT_。
特性
- 轻松评估MAX22208
- 测试点和排针，用于连接MAX22208的逻辑输入和电流检测输出
- 板载+3.3V稳压器，用于驱动MAX22208的逻辑输入
- 已完全装配并经测试
- 经过验证的PCB布局
应用
- 有刷直流电机驱动器
- 步进电机驱动器
- 电磁驱动器
- 锁存阀
必要设备
- MAX22208评估套件
- +65 V DC、3.8 A电源
- 100kHz方波信号发生器（可选）
- 有刷直流电机或负载
概述
发布日期: 2024-10-15
| 更新日期: 2024-10-22
