Analog Devices / Maxim Integrated MAX22211双路半桥，用于电机驱动

Analog Devices MAX22211双路H桥是一款双路36V、3.8AMAX H桥，设计用于驱动两个有刷直流电机或单个步进电机。H桥FET具有非常低的阻抗，可实现高驱动效率和低发热。典型总RON（高侧+低侧）为0.25Ω，每个H桥均可使用三个逻辑输入（DIN1、DIN2、EN）单独进行脉宽调制（PWM）控制。

ADI MAX22211提供精确的电流驱动调节 (CDR)，限制有刷直流电机的启动电流或控制步进操作的相位电流。通过非耗散集成电流检测 (IC) 来检测桥式输出电流。然后，将电流与可配置阈值（ITRIP）进行比较。当桥接电流超过ITRIP 阈值时，MAX22211执行固定关断时间（tOFF）衰减。该器件采用四种不同的衰减方法（慢速衰减、快速衰减和两种混合衰减模式）。非耗散IC消除了庞大的外部功率电阻器（该功能通常需要这些电阻器），与使用外部检测电阻器的主流应用相比，可显著节省空间和功耗。

MAX22211采用小型5mm x 5mm TQFN32封装或4.4mm x 9.7mm TSSOP28封装。

特性

  • 每个H桥的额定电流（T A = 25°C时的典型值）
    • ITRIP_MAX = 3.8A（最大电流设置，用于内部电流驱动调节）
    • IRMS =2ARMS（推荐每全桥最大RMS电流）
  • 集成电流驱动调节
    • IC消除了笨重的外部电阻器，提高了效率
    • 电流驱动调节监控器输出引脚（CDRA、CDRB）
    • 支持四种衰减模式（慢速衰减、快速衰减和两个混合衰减）
    • 半满量程 (HFS) 引脚，可提高低电流范围内的电流控制精度
  • 两个H桥，最大工作电压为+36V；总RON（高侧+低侧）：250mΩ（典型值，TA = +25°C）
  • 电流检测输出（电流监视器）
  • 故障指示灯引脚 (FAULT)
  • 低功耗模式（睡眠模式）
  • 保护特性
    • 每个单独通道OCP
    • UVLO
    • TSD TJ = +165°C
  • 5mm x 5mm TQFN32封装和4.4mm x 9.7mm TSSOP28封装选项

应用

  • 步进电机驱动器
  • 有刷直流电机驱动器
  • 电磁驱动器
  • 锁存阀

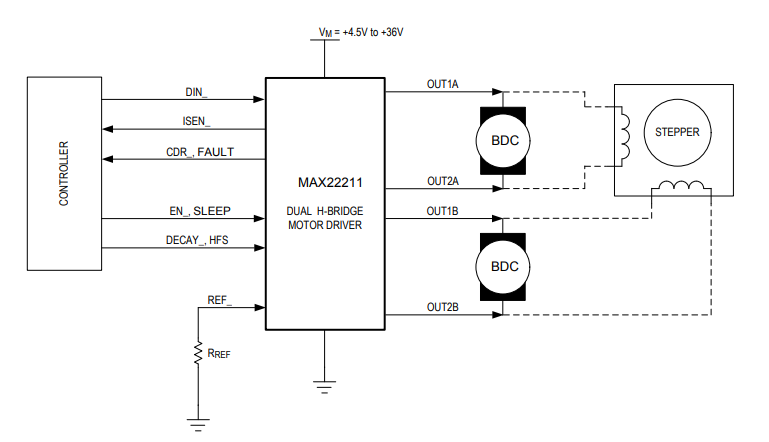

简化框图

框图 - Analog Devices / Maxim Integrated MAX22211双路半桥，用于电机驱动
发布日期: 2023-08-29 | 更新日期: 2024-07-11
