Analog Devices Inc. MAX22663低功耗6通道数字隔离器

Analog Devices MAX22663低功耗6通道数字隔离器采用Analog Devices专有工艺技术，是高速增强型电隔离器。所有器件均具有加固型隔离，其耐压等级为5kVRMS，持续时间为60秒。这些设备在不同电源域的电路之间传输数字信号，每个信道的功耗仅为0.71mW，速率为1Mbps（电源电压为1.8V）。MAX22663具有三个通道，可在一个方向上传输数字信号，而其余三个通道则在相反方向上传输数字信号。低功耗功能可减少系统耗散，提高可靠性，并有助于系统小型化。ADI MAX22663隔离器的额定运行温度范围为-40°C至+125°C环境温度范围内。

这些设备的最大数据速率为25Mbps或200Mbps，并具有默认高电平或默认低电平输出。MAX22663组件具有低传播延迟和低时钟抖动，从而降低了系统延迟。每侧独立的1.71V至5.5V电源也使这些设备适合用作电位转换器。

特性

  • 实现数字信号的增强电流隔离
    • 宽型SOIC-16，爬电距离和间隙均为8mm
    • 耐压5kVRMS，持续60s (VISO)
    • 持续耐压848VRMS (VIOWM)
    • 耐受GNDA和GNDB之间的±12.8kV浪涌，波形为1.2/50μS
    • 高CMTI（50kV/μs，典型值）
  • 低功耗
    • 在VDD = 1.8V、1Mbps条件下，每通道功耗为0.71mW
    • 在VDD = 3.3V、1Mbps条件下，每通道功耗为1.34mW
    • 在VDD = 1.8V、100Mbps条件下，每通道功耗为3.21mW
  • 低传播延迟和低抖动
    • 最大数据速率达200Mbps
    • 在VDD = 3.3V时的传播延迟低至7ns（典型值）
    • 时钟抖动：RMS 11.1ps（典型值）
  • 安全法规认证
    • 通过UL1577认证
    • cUL测试符合CSA Bulletin 5A
    • VDE 0884-11增强绝缘（申请中）

应用

  • 隔离SPI、RS-232/422/485、CAN和数字I/O
  • 现场总线通信
  • 电机控制
  • 医疗系统

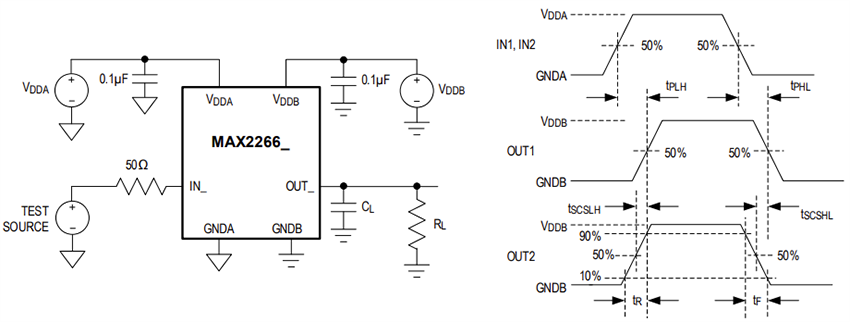

测试电路和定时图

应用电路图 - Analog Devices Inc. MAX22663低功耗6通道数字隔离器

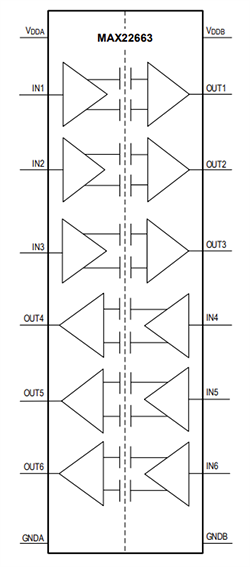

功能图

机械图纸 - Analog Devices Inc. MAX22663低功耗6通道数字隔离器
