Analog Devices / Maxim Integrated MAX25460汽车级1.5A降压式转换器

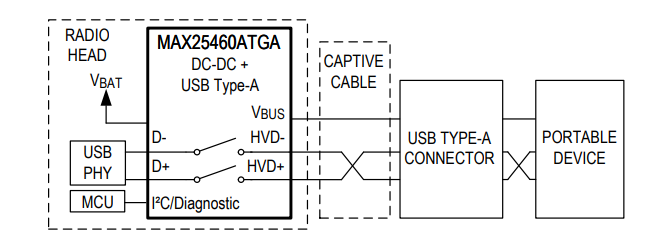

Analog Devices MAX25460汽车级1.5A降压转换器集成高效汽车级降压转换器、USB BC1.2主机充电器仿真器和高带宽USB保护开关在一个封装中。MAX25460设计用于汽车USB 2.0主机应用。此外，该器件包含USB负载电流检测放大器和可配置反馈调整电路，为汽车应用中常见的固定电缆的电压降提供自动USB电压补偿。

ADI MAX25460转换器通过固定内部峰值电流阈值和用户可配置的外部电流检测USB负载阈值来限制USB负载电流。MAX25460优化用于2.2MHz运行，可根据应用要求优化效率、噪声和电路板空间。该直流-直流转换器集成了高侧MOSFET，并采用低正向压降续流肖特基二极管进行整流。该器件提供一个小型低侧N沟道开关，以便在轻负载时保持固定频率。该IC包括一个外部SYNC输入/输出，可配置为扩频运行。

MAX25460提供灵活的配置和高级诊断选项，用于独立和监控应用。该器件可使用外部编程电阻器或通过I²C总线的内部I²C寄存器进行编程。

MAX25460采用小型4mm x 5mm 24引脚TQFN封装，并尽最大可能减少了所需的外部元件和布局面积。

特性

最佳USB充电和通信，用于便携式设备
- 用户可编程的电压增益可调节输出，实现高达474mΩ的电缆电阻
- 用户可编程的USB电流限制
- 支持USB BC1.2 CDP和SDP模式
- 兼容USB On-the-Go规范和Apple CarPlay®
具有低噪声特性，可防止干扰AM频段和便携式设备
- 固定频率2.2MHz操作
- 无负载时固定脉冲宽度调制 (PWM) 选项
- 扩频，用于减少电磁干扰 (EMI)
- SYNC输入/输出，用于频率停驻

单芯片Type-A解决方案，直接从汽车电池到便携式设备
- 1GHz带宽USB 2.0数据开关
- 4.5V到28V（40V负载突降）工作电压
- 5V到6V、1.5A输出能力
坚固的设计确保车辆系统和便携式设备在汽车环境中安全
- V_BUS、HVD±引脚上电池短路保护
- 通过I²C总线进行高级诊断
- 符合±15kV气隙/±8kV接触ISO 10605（330pF，2kΩ）标准
- 符合±15kV气隙/±8kV接触IEC 61000-4-2（150pF，330Ω）标准
- 过温保护和警告
- 工作温度范围：-40°C至+125°C
