Analog Devices / Maxim Integrated MAX25460EVKIT评估套件
Analog Devices MAX25460EVKIT评估套件方便评估带1GHz BW USB 2.0 D+/D-保护开关的MAX25460汽车用USB Type-A控制器。MAX25460具有大电流、高效率主机充电器，带端口检测电路，符合USB 2.0和USBIF BC1.2电池充电规范。
Analog Devices MAX25460EVKIT评估套件插入MAX25460ATGA/V+实现2.2MHz运行。MAX25460的高速数据开关通常不需要远端眼图调谐，因此该套件插入了0Ω电阻器，而不是LC调谐电路。
该评估套件支持评估MAX25460的以下功能：
• 可调节降压转换器精度限流，以实现更好的系统性能
• 可调节电流限制脱线定时器，以实现过流测试和系统灵活性
• 可调节电缆补偿增益设置，以实现高达474mΩ低功耗不可分离电缆
• 采用扩频开关的电磁干扰 (EMI) 缓解
• 详细的中断和故障状态提供多层保护和恢复，以改进故障期间的系统决策
特性
- 可配置充电检测模式
- USB-IF BC1.2 SDP和CDP
- 经过验证的PCB布局
- 自动USB电压调整，通过集成DC-DC转换器
- 完全组装并经过测试
必要设备
- MAX25460评估套件
- 基于Windows®的个人电脑
- 2m USB-A延长线
- USB-A转Micro-B电缆
- USB Type-A插头
- 3.5Ω 10W电阻器或电子负载
- 14V/2A直流电源或汽车电池 (VBAT)
- 数字伏特计
- USB Type-A闪存盘
其他资源
布局

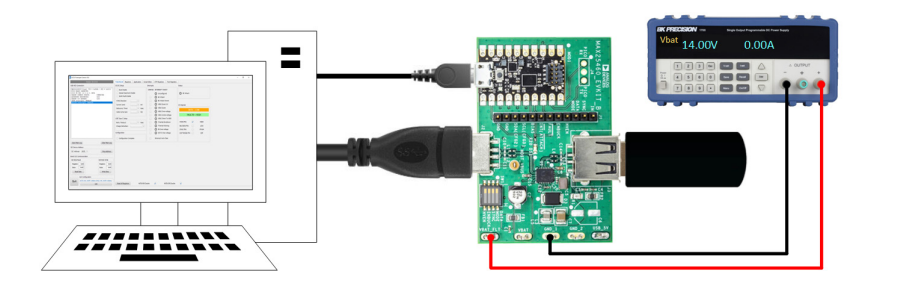

套件设置
发布日期: 2023-07-17
| 更新日期: 2023-07-25
