Analog Devices / Maxim Integrated MAX33048E RS-485/RS-422收发器
Analog Devices MAX33048E RS-485/RS-422具有灵活、简单的设计，采用3.3V或5V电源轨。MAX33048E器件为恶劣电气环境中的应用提供增强保护。所有驱动器输出和输入受到高静电放电 (ESD) 保护。
ADI收发器A/B数据线路可为本地电源的意外短路提供高达±25V故障保护，并提供±40kV ESD人体模型 (HBM) 保护。该器件还具有高达±15kV气隙放电和±10kV接触放电等级，符合IEC 610004-2标准。两种特性均可在恶劣的工业环境中提供强大保护。这些驱动器采用短路限流设计，通过将驱动器输出置于高阻抗状态的热关断电路保护器件免受功率过度耗散。接收器输入具有真正的故障安全功能，可在两个输入开路或短路时确保逻辑高输出。
MAX33048E采用8引脚和14引脚小外形集成电路 (SOIC) 封装，工作温度从-40°C至+125°C。
特性
- 集成保护提高了稳健性
- 驱动器输出和接收器输入上±25V故障保护范围
- 高ESD保护
- ±40kV HBM ESD，符合JEDEC标准
- ±15kV气隙ESD，符合IEC 61000-4-2标准
- ±10kV接触ESD，符合IEC 61000-4-2标准
- 受短路保护的输出
- 真正故障保护接收器可防止接收器输入短路或开路事件的故障转换
- 热插拔能力消除上电或热插拔过程中故障转移。
- 高速数据速率：高达20Mbps
- 宽工作温度：-40°C至+125°C
- 总线上支持多达256x节点
应用
- 可编程逻辑控制器 (PLC)
- 工厂自动化设备
- 工业

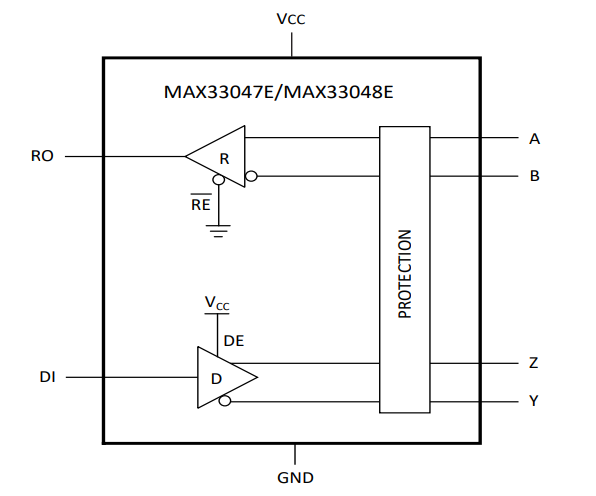

简化框图
