Analog Devices / Maxim Integrated MAX38647B微型毫微功耗降压转换器
Analog Devices Inc./Maxim Integrated MAX38647B微型毫微功耗降压转换器具有4级VSEL降压功能，可将1.8V至5.5V的输入电压范围降压为0.5V至1.8V的宽输出电压范围。这些降压转换器在超低功耗模式(ULPM)、低功耗模式(LPM)和高功耗模式(HPM)之间自动切换，根据负载电流尽可能以最高的效率处理负载。MAX38647B简单易用，峰值效率达94%，有助于延长电池寿命，支持100%占空比运行，并提供短路保护和内部有源放电。MAX38647B可采用1.82 mm x 0.89mm、0.4mm间距8焊球WLP封装或3mm2、0.5mm间距10引脚TDFN封装。
特性
- 延长电池寿命
- 440nA超低静态电源电流
- 5nA关断电流
- 94%峰值效率，90%时超过10µA
- 简单易用，地址通俗操作
- 输入电压范围：1.8V至5.5V
- 输出电压范围：0.5V至1.8V
- 输出电流：高达175mA
- 在多种用例情况下保护系统
- 短路保护
- 内部主动放电
- 可编程单电阻器（32个设置），4个输出电压电平，用于通过数字控制VSEL1和VSEL2引脚的每个RSEL设置
- EN引脚，用于转换器开/关控制
- 100%占空比模式，实现低压差运行
- 工作温度范围：-40°C至+125°C
- 封装选项
- 8焊球WLP（1.82mmx0.89mm、0.4mm脚距）
- 10引脚TDFN（3mmx3mm、0.5mm脚距）
应用
- 空间受限的便携式消费类产品
- 可穿戴设备，包括超低功耗物联网、NB IoT和蓝牙® LE
- 单节锂离子和纽扣电池产品
- 有线/无线工业产品
规范
- 输入电压范围：1.8V至5.5V
- 输出电压范围：0.5V至1.8V
- 输出精度：±1.5%
- 最大电流：±1.6ARMS
- 输出电流：175mA
- 输入关断电流：0.1µA（最大值）、0.005µA（典型值）
- 直流负载调节：±2.5%（典型值）
- 软启动时间：1ms（典型值）
- 选择电阻器检测时间范围：240微秒至1320微秒
- 有源放电电阻范围：50Ω至200Ω
- 电感器峰值电流限制范围：0.2A至0.3A
- 过零阈值：12.5mA（典型值）
- 连续功率耗散
- 912毫瓦（WLP封装）
- 1951mW（TDFN封装）
- 温度
- 工作温度范围：-40°C至+125°C
- 最大结温：+150°C
- 焊接
- +300°C引线持续10s
- +260°C回流

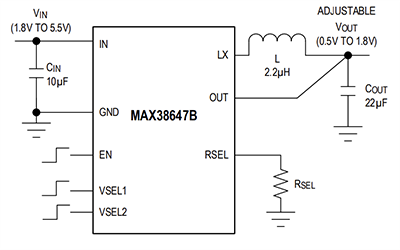

简化应用电路

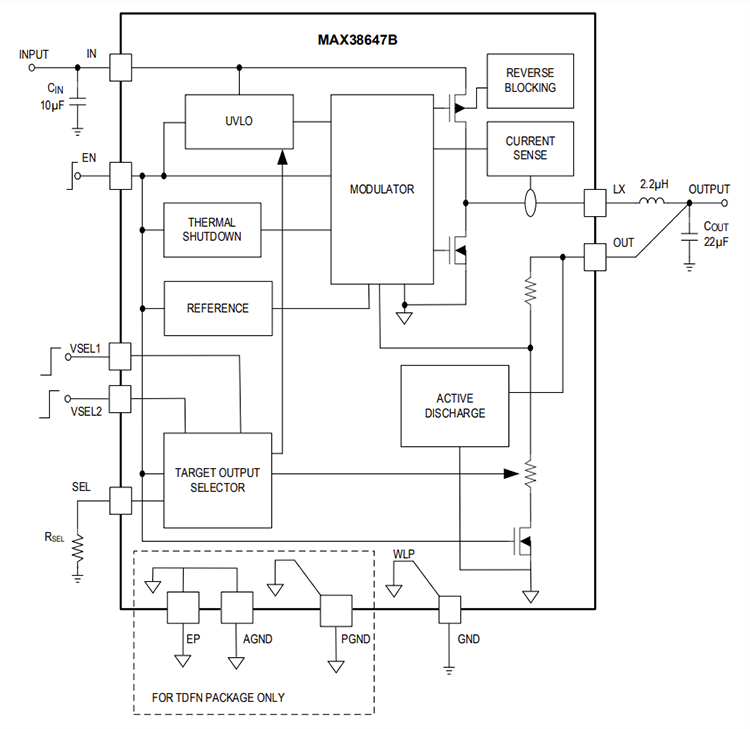

框图
