Analog Devices / Maxim Integrated MAX77675 SIMO PMIC

Analog Devices MAX77675 SIMO PMIC是一款高效、完整的电源，设计用于低功耗、超紧凑型应用。MAX77675仅使用一个电感器即可提供四个可编程降压-升压开关输出。该器件由单节锂离子或锂离子电池供电，总输出电流为700mA（3.7VIN 、1.8VOUT），解决方案尺寸小于40mm2 。

adi MAX77675 PMIC具有可控制完整启动的集成排序器，而I2C接口支持动态配置和监控。MAX77675是单电感多输出（SIMO）产品系列的一部分。

特性

  • 4个降压/降压-升压/升压稳压器，1个电感器
  • 输入电压范围：2.5V至5.5V
  • 输出电压范围：0.5 V至5.5 V
  • 总输出电流：700mA（3.7VIN 、1.8VOUT）
  • SIMO
  • I2C接口和专用使能引脚
  • 灵活的电源排序器 (FPS)
  • 效率高达90%，典型IQ 为6.9μA，在低功耗模式下启用2个输出
  • 1.99mmx1.99mm、16焊球、0.5mm间距晶圆级封装（WLP），解决方案尺寸为40mm2

应用

  • TWS蓝牙®耳机/听力设备
  • 健身、健康、活动监视器和智能手表
  • 便携式设备
  • 传感器节点和消费类物联网（IoT）

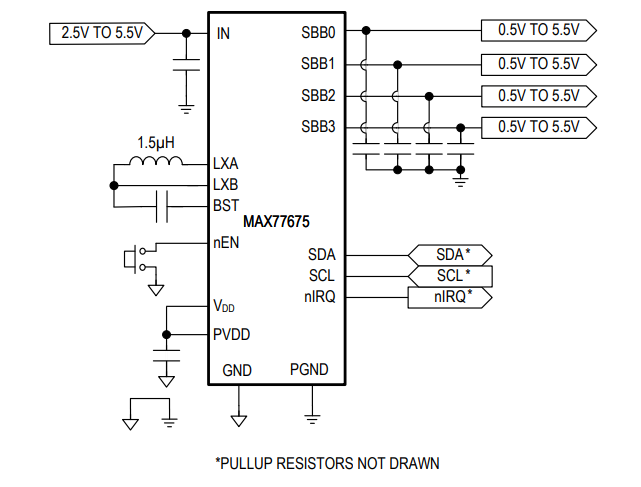

简化框图

框图 - Analog Devices / Maxim Integrated MAX77675 SIMO PMIC

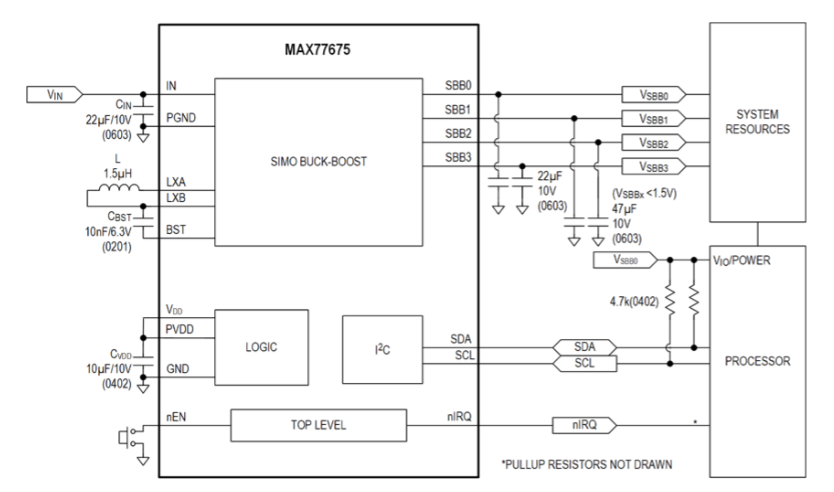

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX77675 SIMO PMIC
发布日期: 2023-09-05 | 更新日期: 2024-07-08
