Analog Devices / Maxim Integrated MAX96717 CSI-2转GMSL™2串行器
Analog Devices MAX96717 CSI-2转GMSL™2串行器接受4通道MIPI CSI-2接口上的视频，然后将其在GMSL2串行链路收发器上输出，通过同轴电缆传输。同时，该器件通过同一GMSL2链路发送和接收双向控制通道数据。GMSL2链路正向以3Gbps的固定速率工作，反向以187.5Mbps的速率工作。
ADI MAX96717解串器通过本地I2C接口或通过与其匹配的解串器上的链路进行编程。数据可通过符合GMSL2通道规范的低成本50Ω同轴电缆进行传输。
MAX96717提供灵活的GPIO隧道和寄存器编程GPIO。MAX96717的额定车规级温度范围为-40°C至+105°C，符合AEC-Q100 2级标准。
特性
- 车规级高速链路
- 支持19dB插入损耗（1.5GHz时）
- 自动适应通道条件的变化
- 工作环境温度范围：-40°C至+105°C
- 4通道MIPI CSI-2 v1.3输入端口
- MIPI D-PHY v1.2，额定速率为600Mbps/通道
- 极性翻转和数据通道再分配
- 支持4个虚拟通道
- 单个GMSL2输出
- GMSL2正向链路速率：3Gbps
- 反向链路速率：187.5Mbps
- 支持双向控制通道
- 7个可配置GPIO
- 1个I2C端口，频率高达1MHz
- 减少物料清单并节省空间
- 微型5mm x 5mm TQFN封装
- 小型同轴电缆供电 (PoC)
应用
- 高级辅助驾驶系统 (ADAS)
- 环视系统 (SVS)
- 驾驶员监控系统 (DMS)
- 后视摄像头 (RVC)
- 具有多个同步摄像头的系统

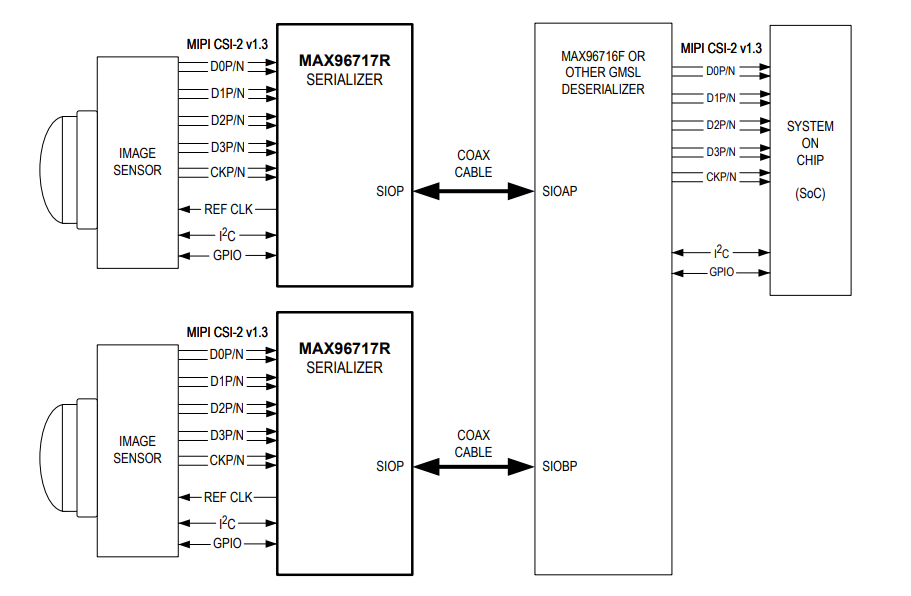

简化应用电路
