Analog Devices / Maxim Integrated MAX96793 CSI-2至GMSL3/2串行器
Analog Devices/Maxim Integrated MAX96793 CSI-2至GMSL3/2串行器接收MIPI CSI-2接口上的视频，并将其输出到GMSL2或GMSL3串行链路收发器。这些串行器通过相同的GMSL链路发送和接收双向控制通道数据，GMSL2/GMSL3数据可以通过同轴电缆或STP电缆传输。GMSL2链路以3Gbps或6Gbps的固定速率在正向方向上运行，在反向方向上以187.5Mbps的速率运行。相比之下，GMSL3链路在正向方向以12Gbps的固定速率运行。MAX96793串行器通过本地I2C/UART接口或通过链路中的匹配解串行器进行编程。这些串行器具有两个I2C/UART直通通道、灵活的GPIO、SPI隧道、内置ADC、温度传感器以及一套用于功能安全的诊断工具。
MAX96793串行器符合AEC-Q100等级2要求，并且可在-40°C到105°C温度范围内运行。典型应用包括ADAS，该系统集成了800万像素60帧/秒前方视觉摄像头（FVC）系统，并可转发聚合摄像头数据，同时还包括集成多台同步摄像头的系统。
特性
- 车规级高速链路
- -3GHz（12Gbps）时最大插入损耗为-18dB
- -3GHz（6Gbps）时最大插入损耗为-21.0dB
- -1.5GHz（3Gbps）时最大插入损耗为-19.5dB
- 自动适应通道条件的变化
- 在-40°C至105°C环境温度范围内工作
- MIPI CSI-2 v1.3输入端口：
- MIPI D-PHY v1.2的速率为2.5Gbps/通道（最高4通道）
- MIPI C-PHY v1.0的速率为3.42Gbps/通道（最高2通道）
- 极性翻转和数据通道重新分配
- 支持16个虚拟通道
- 单GMSL3输出：
- 12Gbps GMSL3正向链路速率
- GMSL2向后兼容6通道/3Gbps链路速率
- 反向链路速率：187.5 Mbps
- 双向控制通道支持
- 11个可配置GPIO
- 1个I2C/UART端口，最高可达1MHz
- 2个直通端口：
- UART最高达2 M波特率
- I2C最高可达1Mb/s
- 1个SPI端口，最高支持25MHz
- 减少物料清单和节省空间：
- 微型5x5mm TQFN封装
- RoR实现串行器上无晶体运行
- 内置温度监测，精度为±2.5°C
- 安全功能：
- 符合ASIL B要求
- 符合ASIL-D分解要求
应用
- 高级驾驶辅助系统 (ADAS)：
- 800万像素60帧/秒前视摄像头 (FVC) 系统
- 转发聚合摄像头数据
- 具有多个同步摄像头的系统
框图

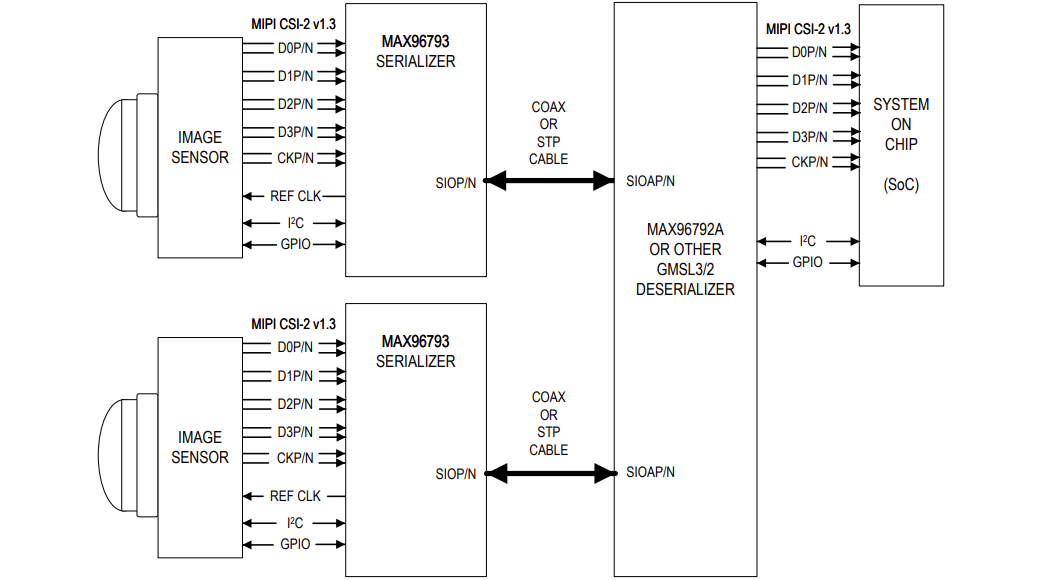

简化应用电路
发布日期: 2025-12-04
| 更新日期: 2025-12-23
