Analog Devices / Maxim Integrated MAX98380EVSYS 评估系统

Analog Devices MAX98380EVSYS评估系统经过全面测试和组装，设计用于演示MAX98380升压D类音频放大器。MAX98380EVSYS包含MAX98380开发板（DEV板）、音频接口板III（AUDINT3）和USB线。应将DEV板与AUDINT3板作为一个完整的评估系统一起评估。

MAX98380支持标准I2S、左对齐和TDM数字音频接口。AUDINT3板提供USB转PCM接口和评估DEV板所需的1.8V VDD 电源。

使用AUDINT3板进行评估时，ADI MAX98380 DEV板需要一个额外的2.5V至5.5V电源输入（VBAT）。

特性

  • 2.5 V 至 5 V 单电源操作
  • USB音频流（评估系统）
  • I2S、左对齐或TDM输入
  • 电容电荷泵升压电路
  • 完全组装并经过测试

应用

  • 智能手机
  • 智能扬声器
  • 物联网 (IoT) 设备
  • 平板电脑

必要设备

  • MAX98380评估系统
  • MAX98380开发板（DEV板）
  • 音频接口板III（AUDINT3板）
  • 微型 USB电缆
  • 直流电源（2.5V至5.5V、4A）
  • 6 Ω至8 Ω扬声器
  • 安装Windows® 7或Windows 10的电脑，带可用USB端口
  • USB音频源（如Windows Media Player® 或iTunes®）
  • MAX98380 评估软件

套件内容

  • MAX98380开发板
  • 音频接口板III
  • Micro-USB电缆

其他资源

概述

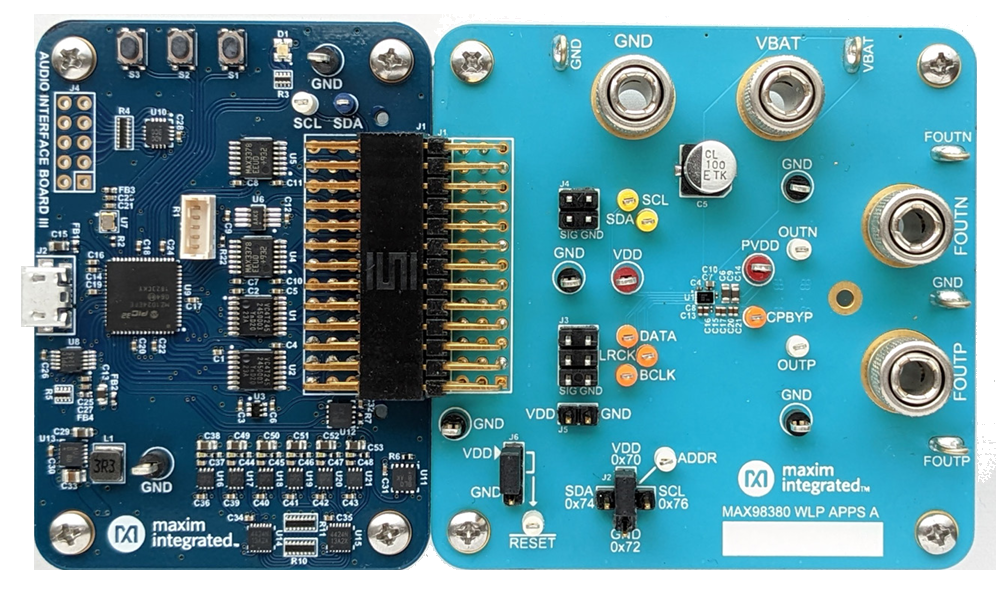

位置电路 - Analog Devices / Maxim Integrated MAX98380EVSYS 评估系统
发布日期: 2024-10-10 | 更新日期: 2024-10-28
