Analog Devices Inc. 信号链电源连接硬件
Analog Devices Inc.信号链电源连接硬件是演示电路和适配器，设计用于方便地插入其他SCP板，以形成完整的信号链电源系统。信号链电源连接硬件支持快速评估低功耗信号链。
SCP-5X1-EVALZ演示电路是一款配套硬件工具，设计用于在信号链电源硬件评估矩阵中将多个电压轨集成到一个紧凑型单点端子中。该板具有五个输入端口和一个输出端口，以及无源滤波选项。
SCP-1X5BKOUT-EVALZ演示电路是一款配套硬件工具，设计用于在信号链电源硬件评估矩阵中将现有的电源轨扩展为五个分段。该板具有一个输入端口和五个输出端口，以及无源滤波选项。
SCP-1X2BKOUT-EVALZ演示电路是一款配套硬件工具，设计用于在信号链电源硬件评估矩阵中将现有的电源轨扩展为两个分段。该板具有一个输入端口和两个输出端口，以及无源滤波选项。
SCP-FILTER-EVALZ演示电路是一款配套硬件工具，设计用于在信号链电源硬件评估矩阵中支持无源RCL滤波器网络。该板支持Nth-order滤波器网络以及专用3端子馈通滤波器。
SCP-INPUT-EVALZ演示电路是一款配套硬件工具，设计用于在构建电源系统时实现外部连接。该板将接受标准香蕉插座和夹式引线型连接器，以连接到电源和仪表。
要正确评估SCP系列演示板，需要使用SCP Configurator配套软件。SCP Configurator旨在帮助用户为设计选择合适的电路板和拓扑结构。
SCP Configurator工具
SCP Configurator应用程序是信号链电源系列硬件评估板的配套软件工具。它专为需要为信号链供电但不确定从何下手的精密仪器、测试和测量系统系统设计人员而设计。给定输入电压范围、输出电压和预计负载电流值后，SCP Configurator应用程序将构建合适的拓扑结构，选择合适的IC，并显示如何使用所有相关SCP硬件构建电源树，方便为系统设计进行订购。提供多种灵活系统设计选项，包括指定低噪声或双输出板。

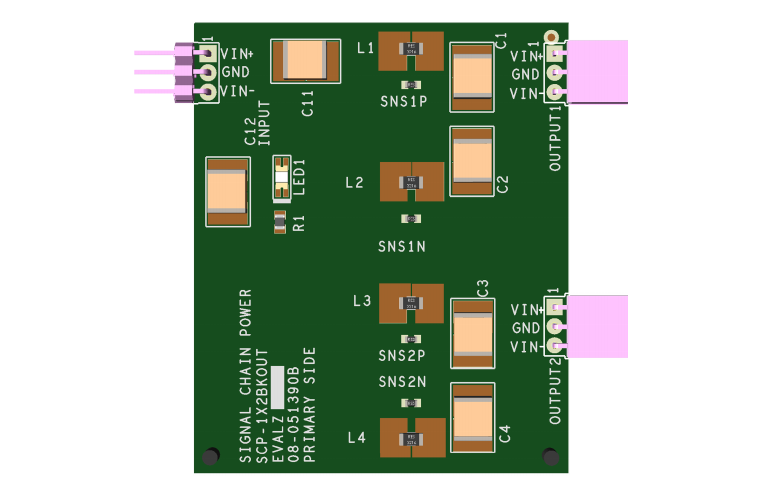

SCP-1X2BKOUT-EVALZ布局

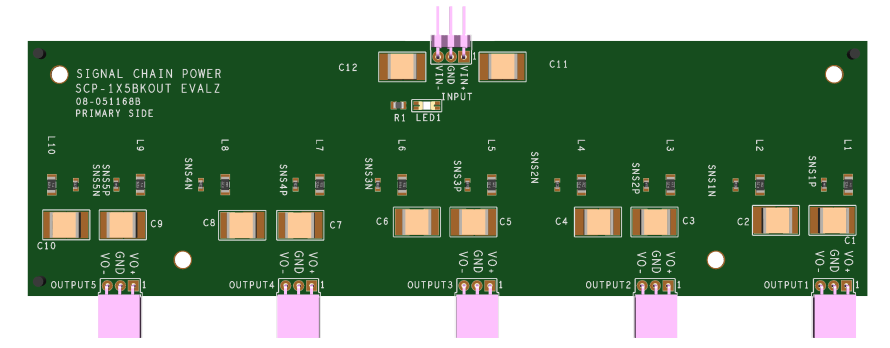

SCP-1X5BKOUT-EVALZ布局

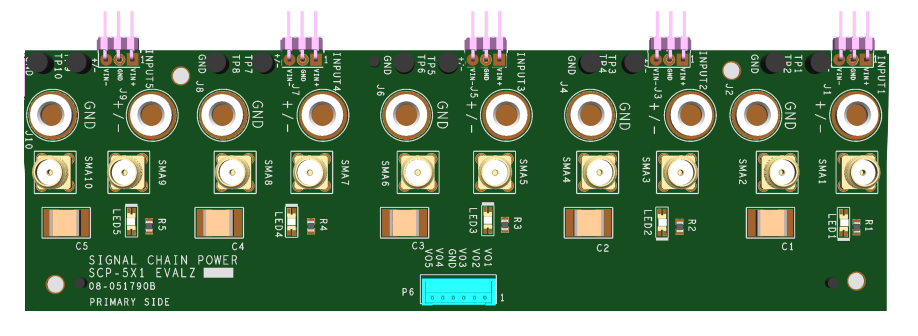

SCP-5X1-EVALZ布局
SCP-FILTER-EVALZ布局
SCP-INPUT-EVALZ布局
View Results ( 5 ) Page
| 物料编号 | 数据表 | 描述 | 输出电流 |
|---|---|---|---|
| SCP-1X2BKOUT-EVALZ |  |
电源管理IC开发工具 1 Input-2 Output Parallel Breakout Board | 2 A |
| SCP-1X5BKOUT-EVALZ | |
电源管理IC开发工具 1 Input-5 Output Parallel Breakout Board | 2 A |
| SCP-FILTER-EVALZ | |
电源管理IC开发工具 2-Stage Passive L-C Noise Filter Network | 2 A |
| SCP-INPUT-EVALZ | |
电源管理IC开发工具 BJACK/SMA/TestPoint Input Interface | 3 A |
| SCP-5X1-EVALZ | |
电源管理IC开发工具 5 Input-5output/1 JTAG Interface | 2 A |
发布日期: 2021-04-30
| 更新日期: 2025-02-26
