Analog Devices Inc. SCP-THRUBRD-EVALZ输入/输出直通板

与信号链电源系列的许多电路板一样，该电路板设计用于方便地插入其他SCP板，以形成完整的信号链电源系统，可快速评估低功耗信号链。

要评估该电路板，需要一些通用SCP硬件，包括：

SCP-INPUT-EVALZ、SCP-OUTPUT-EVALZ、SCP-1X5BKOUT-EVALZ、SCP-FILTER-EVALZ、SCP-1X2BKOUT-EVALZ和SCP-5X1-EVALZ

要正确评估SCP系列演示板，需要使用SCP Configurator配套软件。SCP Configurator旨在帮助用户为设计选择合适的电路板和拓扑结构。

SCP Configurator工具

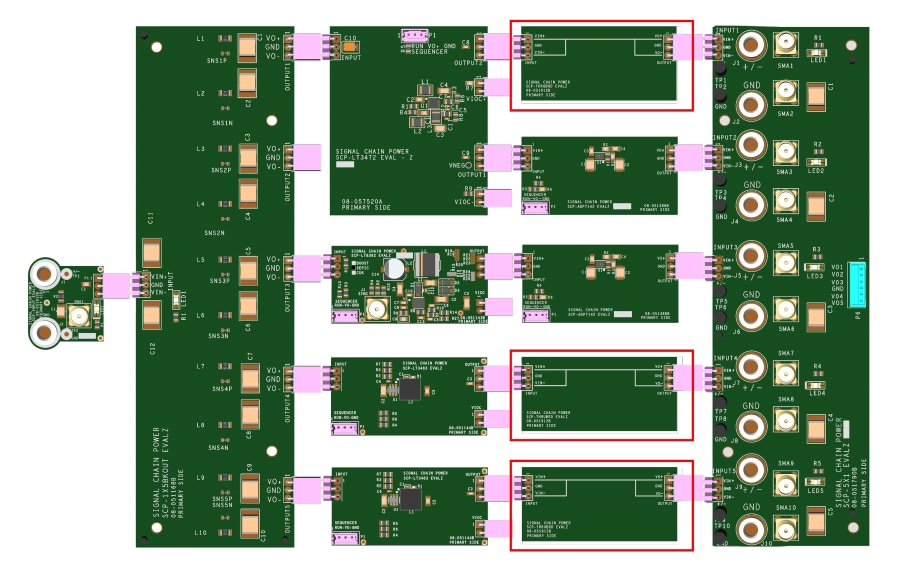

SCP Configurator应用程序是信号链电源系列硬件评估板的配套软件工具。它专为需要为信号链供电但不确定从何下手的精密仪器、测试和测量系统系统设计人员而设计。给定输入电压范围、输出电压和预计负载电流值后，SCP Configurator应用程序将构建合适的拓扑结构，选择合适的IC，并显示如何使用所有相关SCP硬件构建电源树，方便为系统设计进行订购。提供多种灵活系统设计选项，包括指定低噪声或双输出板。

从Analog Devices Inc.网站下载SCP Configurator
