Analog Devices Inc. SSM2375高效D类音频放大器
Analog Devices SSM2375 D类音频放大器是完全集成的高效D类音频放大器，旨在最大限度地提高手机应用的性能。SSM2375音频放大器的应用电路采用2.5V至5.5V单电源供电，需要的外部元件数量最少。SSM2375能够产生3W连续输出功率，THD + N小于1％，从5V电源驱动3Ω负载。
与其他D类架构相比，SSM2375的扩频脉冲密度调制 (PDM) 降低了EMI发射辐射。扩频PDM的固有随机特性消除了靠近的几个放大器的时钟交调（跳动效应）。SSM2375的设计包括一个用于超低EMI辐射模式的可选调制选择引脚，可显著降低D类输出（特别是100MHz以上）的发射辐射。在超低EMI辐射模式下，SSM2375音频放大器可以通过FCC B类发射辐射测试，使用50cm非屏蔽扬声器电缆，无需任何外部滤波。
特性
- 具有扩频Σ-Δ调制的无滤波器D类放大器
- 在5V电源下，3W驱动3Ω负载，1.4W驱动8Ω负载，总谐波失真 (THD + N) <1％
- 5V下效率为93％，1.4W驱动8Ω扬声器
- 信噪比 (SNR)：>100dB
- 高PSSR (217Hz)：80dB
- 灵活的增益调整引脚： 0dB至12dB，步进为dB
- 固定输入阻抗：80kΩ
- 用户可选的超低EMI辐射模式
- 单电源供电：2.5V至5.5V
- 关断电流：20nA
- 短路和热保护，具有自动恢复功能。
- 可提供9焊球、1.5mm × 1.5mm WLCSP
- 爆音和切换音抑制
应用
- 手机
- MP3播放器
- 便携式电子产品

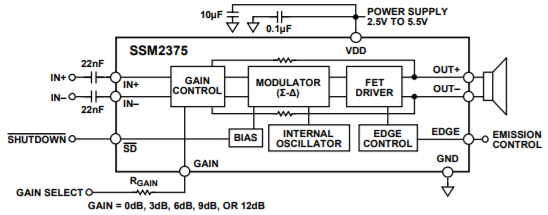

功能框图
