Analog Devices / Maxim Integrated TMC5241-EVKIT控制器/驱动器IC评估套件

Analog Devices TMC5241-EVKIT控制器/驱动器IC评估套件是ADI-Trinamic评估板系统的一部分。此套件中包含的电路板与TMCL-IDE结合使用，不仅支持对TMC5241进行简易的初步评估，同时实现对所有功能的全面控制。

Analog Devices TMC524是一款智能、高性能的步进电机控制器和驱动器IC，具有串行通信接口（SPI和UART）和广泛的诊断能力。它结合了灵活的、经过加加速度优化的斜坡发生器，用于自动目标定位。它还具备业界领先的步进电机驱动器，内置256微步索引器、完全集成的65V、3.0A（最大）H桥驱动电路，以及无耗散的集成电流检测 (ICS)。

特性

  • 4.5VDC至65VDC单电源电压范围
  • 单个H桥的额定电流（+25°C，典型值）
    • VS = 24V时，IRMS = 2ARMS（2.8A正弦峰值）
    • VS = 48V时，IRMS = 1.7ARMS（2.4A正弦峰值）
  • SPI和单线UART
  • 编码器接口和2个参考开关输入
  • 制动输出

应用

  • 纺织品、缝纫机和针织机
  • 实验室和工厂自动化
  • 身份证打印机/卡打印机
  • 液体处理、医疗应用
  • 办公自动化和纸张处理
  • POS机、按摩椅
  • ATM、现金回收机、票据验证器、自动取款机
  • 闭路电视，安全
  • 泵和阀门控制
  • 定日镜和天线定位
  • 舞台照明

套件内容

  • TMC5241-EVAL 评估板
  • Landungsbruecke PC接口板
  • Eselsbruecke桥连接板

必要设备

  • TMC5241-EVAL（内含）
  • Landungsbrücke 板（内含）
  • Eselsbrücke 板（内含）
  • 兼容电机（例如，Qmot步进电机）
  • 电源
  • 用于对接电机、 编码器和电源的电缆
  • 最新版本TMCL-IDE Trinamic运动控制语言IDE
  • TMC评估系统的最新固件

其他资源

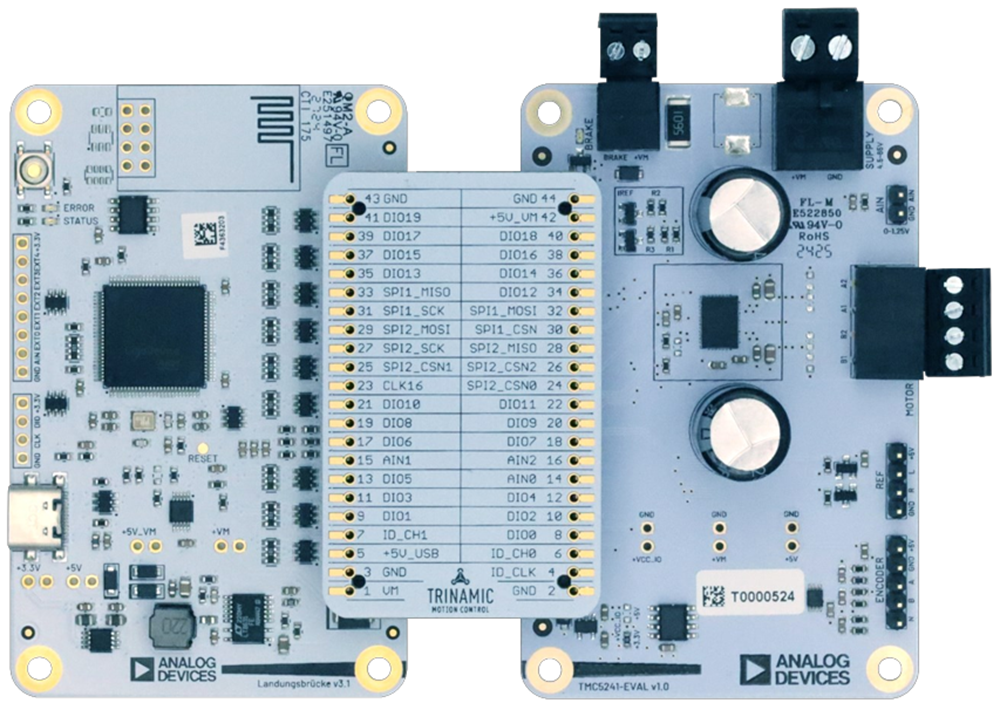

板布局

机械图纸 - Analog Devices / Maxim Integrated TMC5241-EVKIT控制器/驱动器IC评估套件
