Analog Devices Inc. ADP715x LDO稳压器
Analog Devices Inc. ADP715x LDO（低压差）稳压器的工作电压为2.3V至5.5V，提供高达2A的输出电流。输出电压从1.2V到3.3V不等，具体取决于型号。ADP715x采用先进的专有架构，具有高电源抑制和超低噪声。该架构仅通过一个10μF陶瓷输出电容器即可实现出色的线路和负载瞬态响应。ADP715x有四种型号可供选择，可根据输入和输出电压优化功耗和PSRR性能。
特性
- 输入电压范围：2.3V至5.5V
- 可调输出电压范围 (VOUT)：1.2V-3.3V
- 最大负载电流：2A
- 低噪声
- 0.9μV rms 典型输出噪声 (100Hz-100kHz)
- 1.6μV rms 典型输出噪声 (10Hz -100kHz)
- 噪声频谱密度：1.7nV/√Hz (10kHz - 1MHz)
- 工作温度范围：-40°C至+125°C
- 封装选项：
- 10引脚LFCSP
- 8引脚SOIC
- 符合RoHS指令
应用
- 适应噪声敏感应用：锁相环 (PLL)、压控振荡器 (VCO) 和集成VCO的PLL
- 通信和基础设施
- 回程线路和微波链路

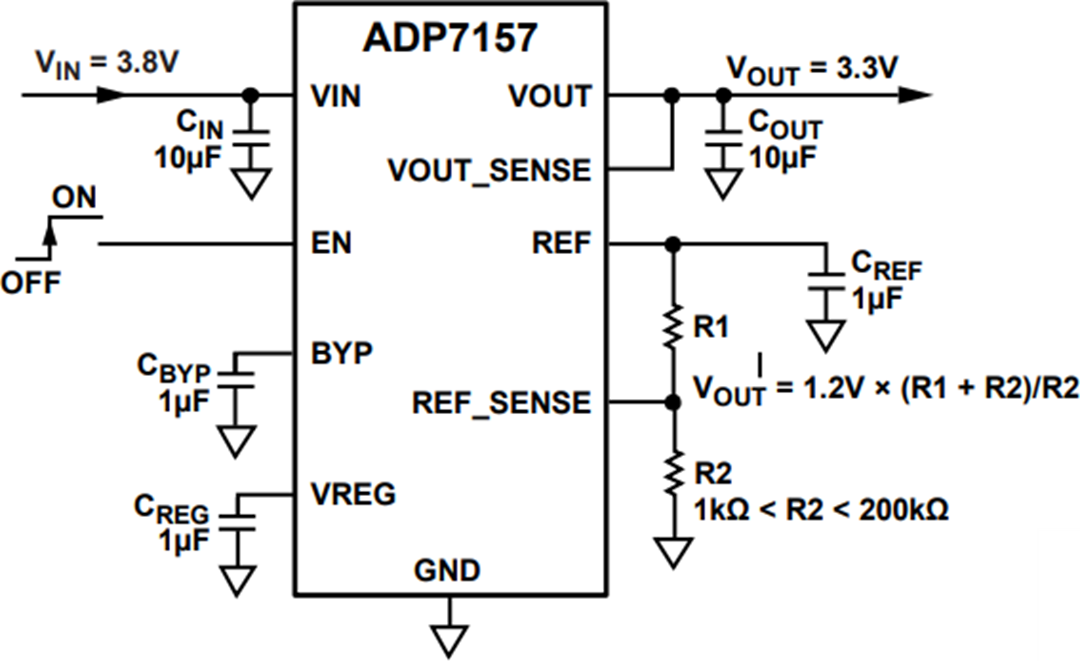

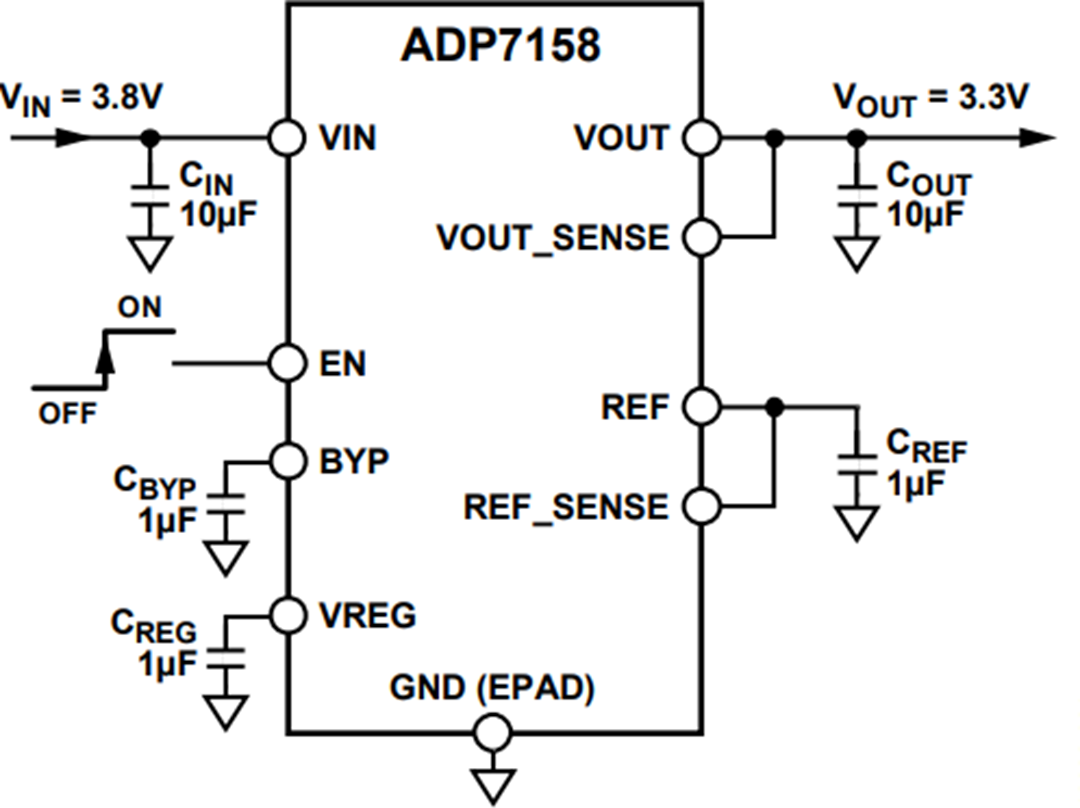

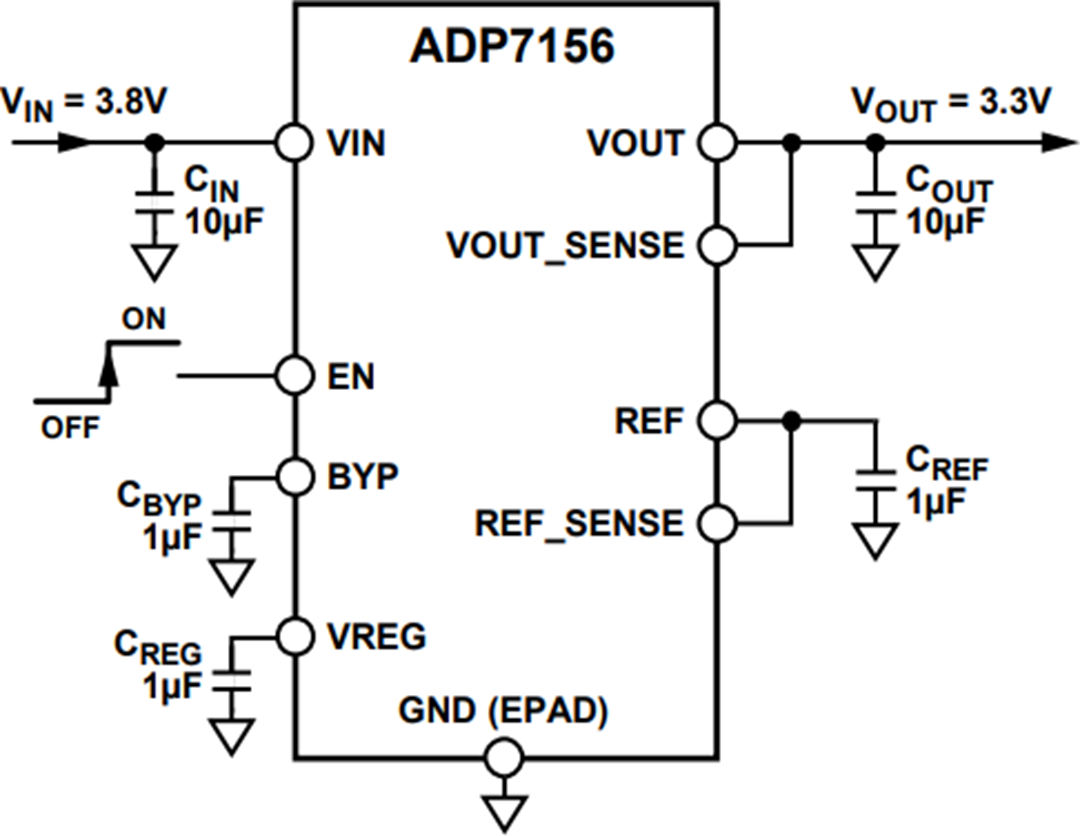

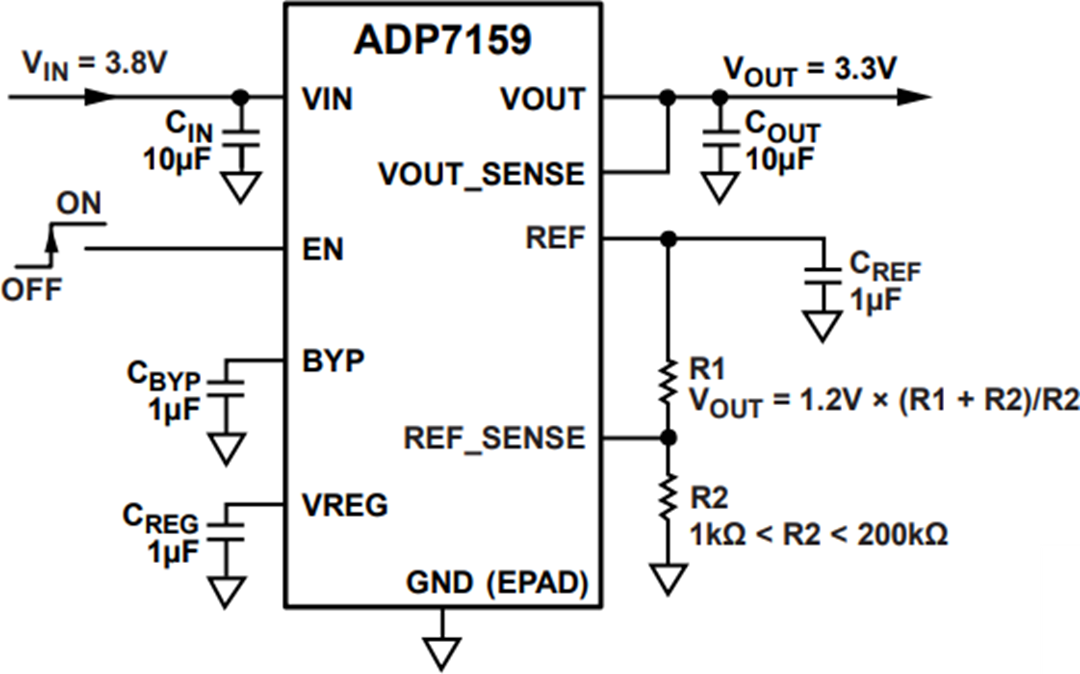

应用电路
发布日期: 2016-07-07
| 更新日期: 2022-03-11
