Analog Devices Inc. ADA4571磁传感器评估套件
Analog Devices Inc. ADA4571磁传感器评估套件内置采用轴尾磁体配置的ADA4571集成式AMR角度磁传感器。这些评估套件由ADA4571或ADA4571-2母板、手动旋转安装座上的磁激励、USB接口和SDP-S控制器板组成。需要用于Windows®的LabVIEW 2013或2015图形用户界面 (GUI) 软件。
该评估板集成一个板载5V稳压器、一个4通道或6通道同步采样模数转换器(ADC)和跳线，可使能温度补偿和关断模式功能。母板还为器件的三路或六路输出提供测试点和未填充的同轴电缆连接器。
所需的SDP-S控制器板控制用于回读输出的母板上的ADC，可更改数字输入，与GUI接口，并通过USB连接向评估板供电。
特性
- USB 2.0 接口
- 跳线或计算机控制温度补偿模式使能
- 跳线或计算机控制关断模式使能
- 测量测试点和同轴电缆连接器
套件内容
- ADA4571或ADA4571-2磁激励
- 偶极磁体
- 手动可移动安装
- 回读电子产品
必要设备
- 6V至12V台式电源（可选）
- LabVIEW 2013或2015软件
- SDP-S控制器板
- USB电缆（随附SDP-S控制器板）

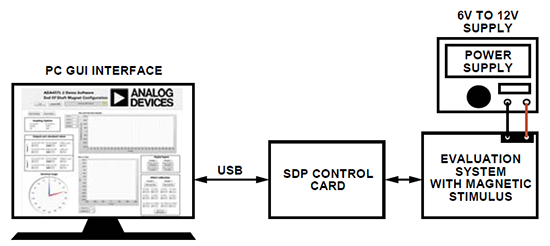

轴尾评估系统
