Analog Devices Inc. DG1206和DG1207模拟多路复用器
Analog Devices DG1206和DG1207模拟多路复用器是低漏电、低电荷注入单16通道或双8通道多路复用开关器件。DG1206采用四个选择输入A3、A2、A1和A0确定开关逻辑。DG1207使用三个选择输入A2、A1和A0。使能 (EN) 输入用于启用或禁用这两个器件。
Analog Devices DG1206和DG1207模拟多用复用器具有超低电容和低电荷注入，因此非常适合用于需要低毛刺和快速稳定时间的自动测试设备系统、数据采集系统以及采样保持系统。
DG1206与DG1207多路复用器的指定工作温度范围为-40°C至+85°C，采用5mm x 5mm 32引脚TQFN或28引脚TSSOP封装。
特性
- 无失真测量
- 导通电阻：100Ω（典型值）
- DG1206的导通/关断漏电流：≤2nA（最大值）
- DG1207的导通/关断漏电流：≤1nA（最大值）
- 电荷注入：≤0.5pC（典型值）
- 宽电源范围，低电源电流
- 室温下静态电流：40μA（典型值）
- 完全指定采用±15V双极电源或+12V单电源
- 轨到轨运行
- 灵活设计选项
- GPIO兼容控制输入
- EN输入，用于启用/禁用器件
- 采用32-TQFN和28-TSSOP封装
- 温度范围：−40°C至+85 °C
应用
- 自动测试设备系统
- 数据采集系统
- 采样保持系统
- 通信系统
- 音频和视频路由

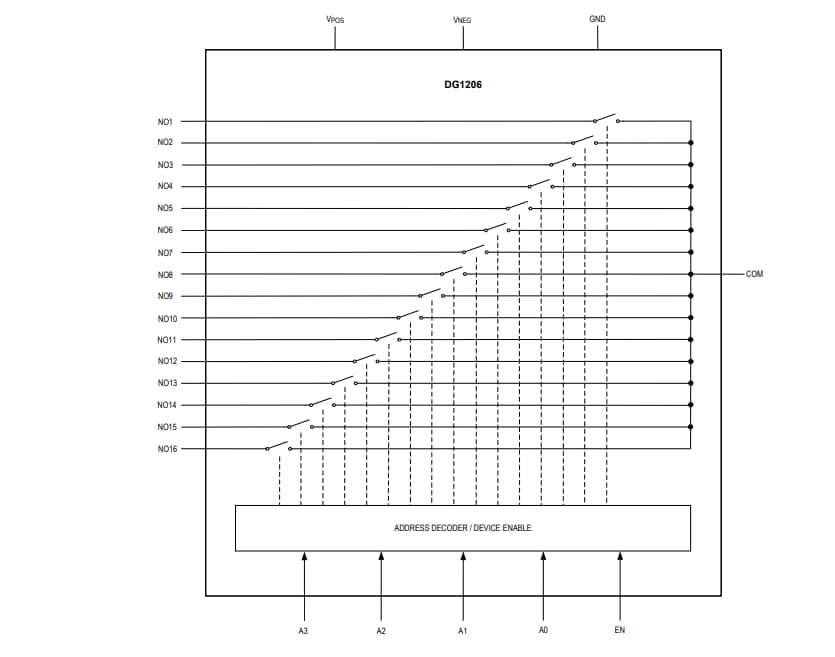

DG1206 方框图
DG1207 方框图
