Analog Devices / Maxim Integrated MAX77278超低功耗PMIC
Maxim Integrated MAX77278超低功耗电源管理IC (PMIC) 提供了高度集成的电池充电和电源解决方案，适用于尺寸和效率至关重要的低功耗应用。该PMIC设有单电感多输出 (SIMO) 降压-升压稳压器，可通过单个电感器提供三个可独立编程的电源轨。MAX77278 PMIC采用高度可配置的线性充电器，支持各种锂离子电池容量，并可进行电池温度监测。该器件包括一个可驱动红外LED的可编程电流槽、八个通用输入/输出 (GPIO) 引脚和一个模拟多路复用 (AMUX) 输出。
MAX77278 PMIC设有双向I2C接口，用于配置和检查器件的状态。内部开/关控制器可为稳压器提供受控启动序列，并在器件开启时提供监控功能。MAX77278 PMIC器件具有多种工厂可编程选项，可针对诸多应用进行定制。
特性
- 高度集成：
- 智能power selector™锂离子/锂聚合物充电器
- 三输出、SIMO降压-升压稳压器
- 50mA LDO
- 250mA至425mA可编程电流槽驱动器
- 用于电源监控的模拟MUX输出
- 8路GPIO（配置为一键唤醒和双键关机）
- 灵活且可配置：
- I2C兼容接口
- 8路GPIO
- 提供工厂OTP选项
- 优化用于小尺寸电池的充电器：
- 可编程快速充电电流：7.5mA至300mA
- 可编程电池调节电压：3.6V至4.6V
- 可编程端接电流：0.375mA至45mA
- JEITA电池温度监控器可调节充电电流和电池调节电压，以实现安全充电
规范
- 工作温度范围：-40°C至85°C
- 低功耗：
- 0.3μA待机电流
- 16μA工作电流
- 小尺寸:
- 3.15mm x 2.15mm x 0.7mm
- 35焊球、0.4mm间距、7 x 5球栅阵列WLP
- 较小的整体解决方案尺寸 (24mm2)
应用
- 远程控制
- 可穿戴设备
- 物联网 (IoT)

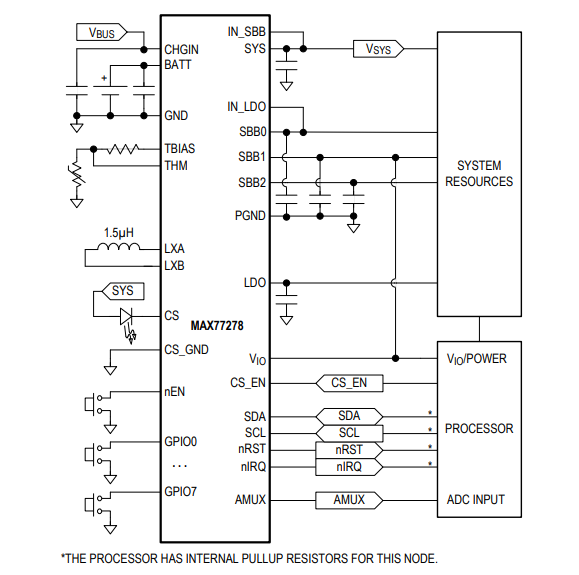

MAX77278 PMIC框图
发布日期: 2018-08-16
| 更新日期: 2023-04-25
