Maxim MAX11259SYS1 ADC 评估模块系统 |
| Maxim MAX11259SYS1 模拟转换器评估模块系统包含 MAX11259PMB 外设模块和 USB2PMB2 Munich 适配器板。 MAX11259PMB 外设模块提供经过验证的信号路径和板布局，以演示 MAX11259AWX 24 位 Δ-Σ ADC 的性能。 外设模块中包含数字隔离器、集成电路所有电源引脚的超低噪声 LOD、板载基准 (MAX6072) 以及用于相干取样的同步输入和同步输出信号。 USB2PMB2 FTDI 控制器可允许以独立模式进行评估，这会限制最大评估速度和取样深度。 外设模块可搭配 FPGA 使用以实现全速和更大采样深度。 | | - 板载电压基准 (MAX6072)
- 经过验证的 PCB 布局
- 全面组装并经过测试
- Windows XP、Windows 7 和 Windows 8.1 兼容软件
| | |
|
| 数据转换器 - Maxim MAX11259 是一款 6 通道 24 位 Δ-Σ 模数转换器，具有出色的性能和很低的功率耗散。 采样率高达 16ksps，可以精密测量直流电流。 MAX11259 通过 I2C 兼容串行接口进行通信，采用了小型 (3mmx3mm) WLP 封装。 |
|
| 稳压器 - Maxim MAX8510 是一款超低噪声低压差 (LDO) 线性稳压器，设计可提供 120mA 连续输出电流。 该稳压器可为 120mA 负载电流实现 120mV 的低压差。 MAX8510 使用先进的构架实现 11μVRMS 的超低输出电压噪声和 54dB PSRR（100kHz）。 |
|

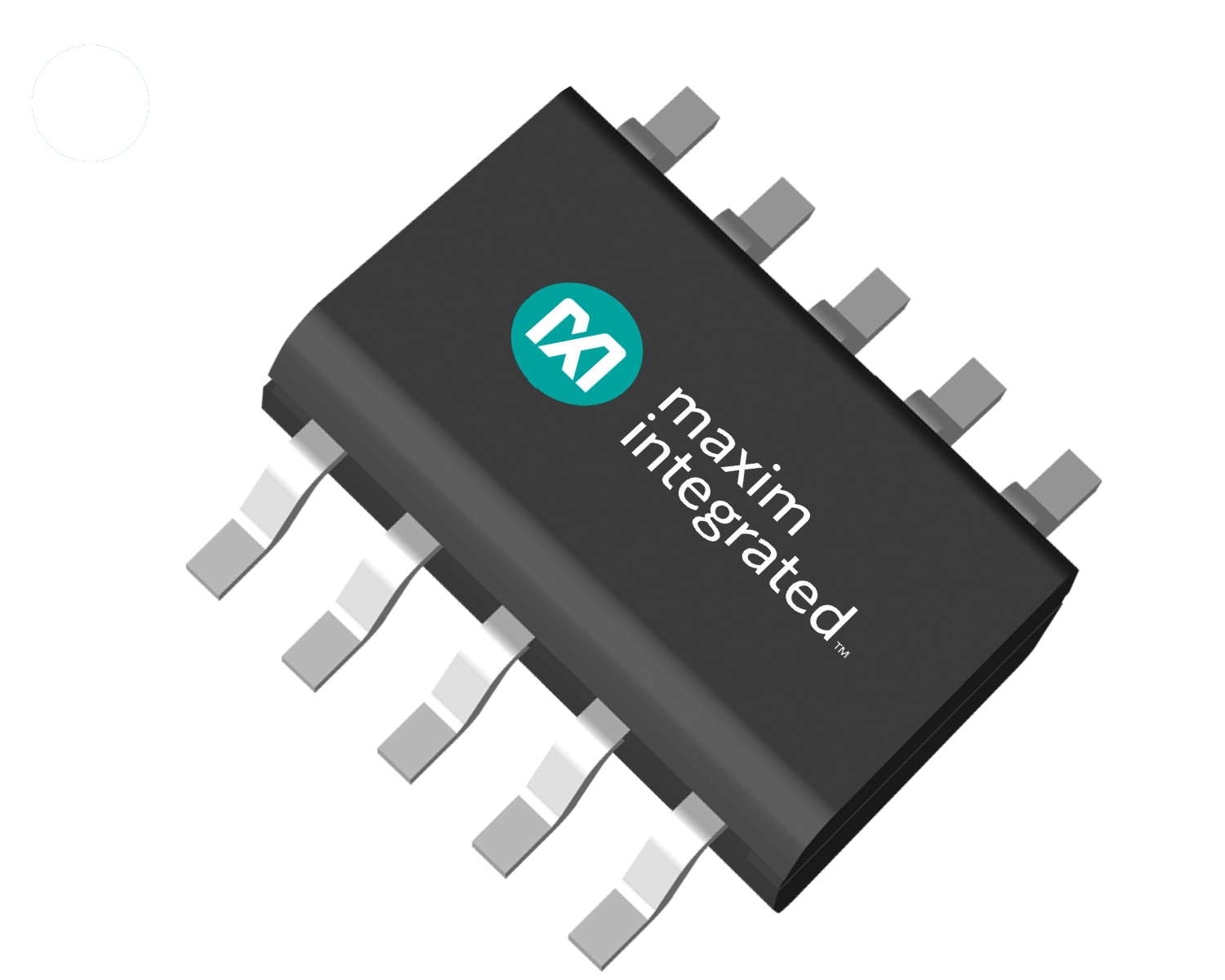

| 电压基准 - Maxim MAX6072 是一款高精度、双输出系列电压基准。 该产品具有两路输出，即 +VREF 和 +VREF/2。 器件的 1/f 噪声极低，只有 2ppm（峰-峰）。 每路输出可源出、吸入 10mA 电流，并且具有独立的检测线路。 该产品在 -40°C 至 +125°C 环境温度范围内温漂为 6ppm/°C（最大值），初始精度为 0.04%。 | | |
 |
发布日期: 2016-08-25
| 更新日期: 2023-04-12
