Analog Devices Inc. MAX11947EVKIT 评估套件
Analog Devices Inc. MAX11947EVKIT评估套件包含两个完全组装并经过测试的电路板 (PCB)，其中包含评估MAX11947性能和功能所需的所有元件。MAX11947是一款符合AISG V2.0/V3.0标准的全集成调制解调器，配有一个4:1多路复用器、。该评估套件包括Windows® 10兼容软件，可提供简单的图形用户界面 (GUI)，用于通过标准Micro USB连接控制电路板。通过GUI，用户可以通过MAX32625PICO板访问硬件控制。
MAX32625PICO板是一款快速开发平台，设计用于帮助工程师使用带浮点运算单元 (FPU) 的MAX32625 Arm® Cortex®-M4微控制器快速实现设计。该板还包括MAX14750 PMIC，可直接为整个ADI MAX11947EVKIT板供电。MAX11947的其他特性包括板载晶体基准、用于射频端口的SMA连接器、用于滤波器设计的可选元件占位以及提供2.75kVRMS 隔离的非板载RS485接口。
特性
- USB供电运行
- 低电压和低功耗运行
- 板载晶体参考
- 板载SPI接口电路
- 用户可选的VCC 电源电压
- +3.3 V 的
- +5 V 的
- LED指示灯
- 电源
- 有源端口
- 工作模式
- 简单的Windows 10兼容GUI控制
- 无铅，符合RoHS指令
- 完全组装并经过测试
应用
- 基站单和多主控制器（SALD和MALD）
- 天线线路设备 (ALD)
- 天线阵列
- 塔式安装放大器 (TMA)
- 智能偏置-Ts
- RS485半双工同轴链路
- 2 MHz OOK调制解调器应用
必要设备
- MAX11947EVKIT评估套件
- 两个MAX11947EVKIT电路板
- 两根USB A-micro B电缆
- 用户提供的Windows电脑，带两个备用USB端口
- 一根或多根50Ω同轴电缆，两端设有SMA连接器

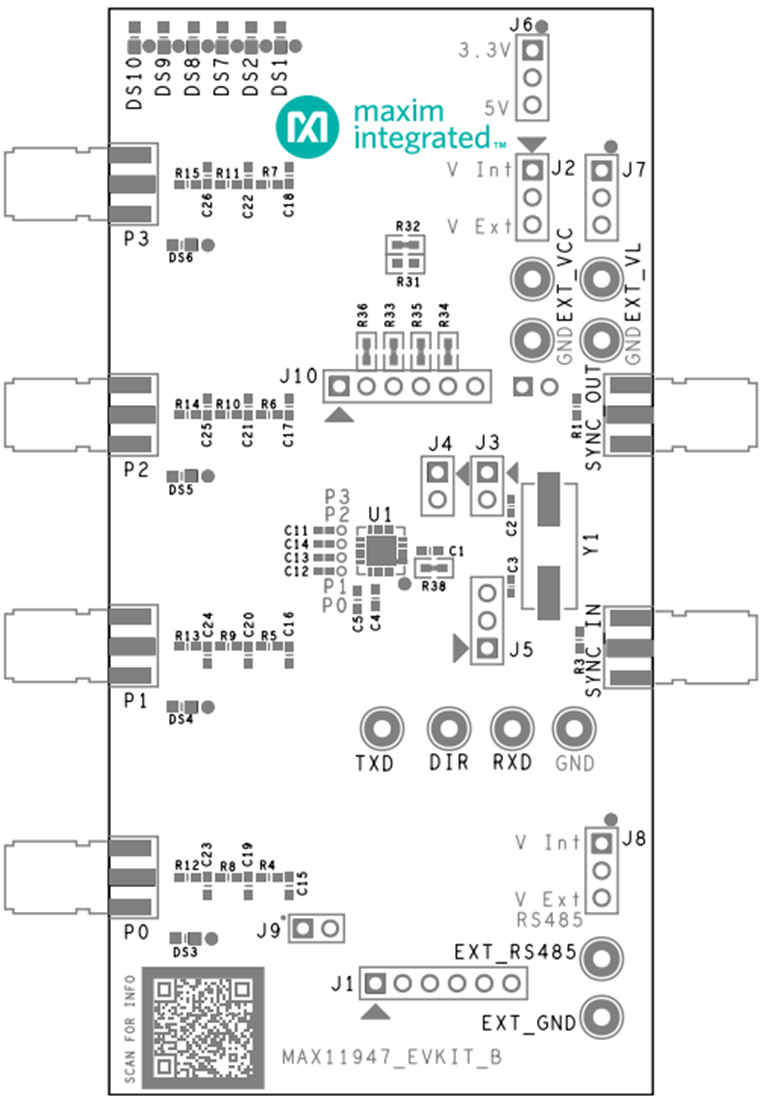

板布局
