Analog Devices / Maxim Integrated MAX14430/MAX14431/MAX14432数字隔离器

Maxim Integrated MAX14430/MAX14431/MAX14432数字隔离器是4通道、低功耗数字电流隔离器，隔离等级为3.75kVRMS（60秒）。MAX14430/MAX14431/MAX14432在电源域不同的电路间传输数字信号。在实现这一点的同时，每通道仅需0.58mW（1Mbps，1.8V电源）。

特性

  • 快速可靠的数字信号电隔离
    • 数据速率：高达200Mbps
    • 可承受3.75kVRMS，持续60秒 (VISO)
    • 持续承受445VRMS (VIOWM)
    • 耐受GNDA和GNDB之间的±10kV浪涌，波形为1.2/50μS
    • 高CMTI（50kV/μs，典型值）
  • 低功耗
    • 在1Mbps时每通道 1.1mW，VDD=3.3V
    • 在100Mbps时每通道3.5mW，VDD=1.8V
  • 提供多种选项，支持各种应用
    • 2种数据速率 (25Mbps和200Mbps)
    • 3种通道方向配置
    • 2种输出默认状态（高/低）

应用

  • 隔离式SPI接口
  • 工业自动化现场总线通信
  • 隔离式RS-485/RS-422、CAN
  • 电池管理
  • 医疗系统

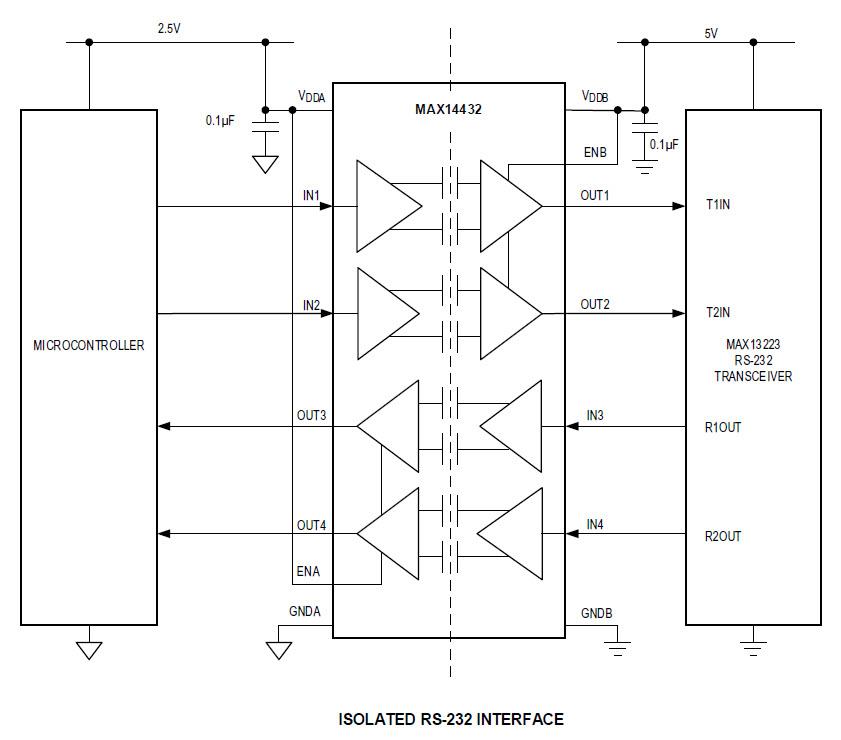

典型应用电路

应用电路图 - Analog Devices / Maxim Integrated MAX14430/MAX14431/MAX14432数字隔离器
发布日期: 2018-03-26 | 更新日期: 2023-04-13
