Analog Devices / Maxim Integrated MAX14690可穿戴设备充电管理解决方案

Maxim MAX14690可穿戴设备充电管理解决方案非常适合用于低功耗可穿戴应用。该器件包括线性电池充电器，带有智能电源选择器和多种功率经优化的外设。MAX14690设有两个超低功耗降压稳压器（典型静态电流为900nA），以及三个超低功耗低压差 (LDO) 线性稳压器（典型静态电流为600nA）。

MAX14690器件共提供多达5路调节电压，均具有超低静态电流。超低静态电流对全天候连续工作设备中独特电源条件下的电池寿命至关重要，例如可穿戴设备市场。该电池充电器配有智能电源选择器，连接至电源时允许使用耗尽电池工作。为避免电源适配器过载，根据I2C寄存器的设置限制智能电源选择器的输入电流。

特性

  • 延长电池充电间隙的电池使用时间
    • 双路超低IQ 200mA降压稳压器：
      • 输出可编程：0.8V至1.8V和1.5V至3.3V
      • 0.9μA（典型值）静态电流
      • 自动突发或强制PWM模式
  • 三个超低IQ 100mA LDO：
    • 可编程输出：0.8V至3.6V
    • 0.6μA（典型值）静态电流
    • 2.7V至5.5V输入电压，具有专用引脚
  • 易于实施的锂离子电池充电：
    • 智能电源选择器
    • 28V/-5.5V容限输入
    • 热敏电阻监控器
  • 高度集成，最大限度地减小解决方案的尺寸
    • 提供五个稳压轨
    • 每个LDO均具有开关模式选项
  • 优化系统控制：
    • 监测器按钮，用于超低功耗模式
    • 上电复位延迟和电压排序
    • 片上电压监测器多路复用器

应用

  • 可穿戴电子产品
  • 健身监测器
  • 便携式医疗设备

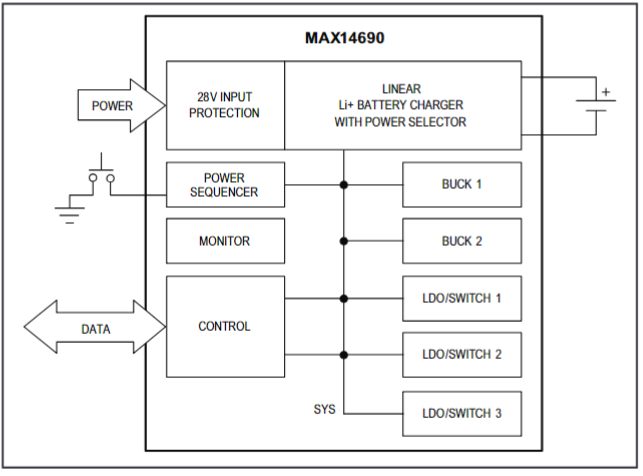

MAX14690框图

框图 - Analog Devices / Maxim Integrated MAX14690可穿戴设备充电管理解决方案
发布日期: 2017-07-19 | 更新日期: 2023-04-17
