Analog Devices / Maxim Integrated MAX14819/A双通道IO-Link主机收发器
Maxim Integrated MAX14819/A双通道IO-Link®主机收发器配有传感器/执行器电源控制器，完全符合最新的IO-Link标准。该器件符合二进制输入标准和测试规范：IEC 61131-2、IEC 61131-9 SDCI和IO-Link 1.1.2。该主机收发器还集成了两个辅助数字输入 (DI_) 通道。MAX14819/A可配置为使用外部UART或IC上集成的成帧器进行操作。
该主机收发器配有针对UART和FIFO的帧控制程序，可简化微控制器的选择。该特性旨在简化所有IO-Link M序列帧类型的时序关键控制。MAX14819/A还具有自主循环计时器，因此无需使用精确的控制器时序。借助集成的通信建立排序器，还可简化唤醒管理。
MAX14819A可在使用帧控制程序时禁用器件消息响应延迟，且具有比MAX14819更高的L+阈值。MAX14819A接收器还具有比MAX14819更高的高频信号隔离能力。MAX14819/A集成了两个低功耗传感器电源控制器，具备先进的电流限制、反向电流阻断和反极性保护功能，可用于设计稳定耐用的低功耗解决方案。
MAX14819/A采用48引脚 (7mm x 7mm) TQFN封装，可在-40°C至+125°C的宽温度范围内工作。
特性
- 低功耗架构
- 驱动器导通电阻：1Ω（典型值）
- 2个通道的总电源电流：1.9mA（典型值）
- 限流器，感应电压为15mV
- 集成IO-Link成帧器，无需外部UART
- 集成循环计时器，在时序关键型任务中降低了对MUC的依赖
- 可配置性和集成度高，减少了SKU
- 两路辅助1型/3型数字输入
- 支持NPN传感器
- 可选择驱动器电流：100mA - 500mA
- 集成保护能够实现稳健的系统
- 所有接口引脚上的反向极性保护
- C/Q和DI完全符合IEC 61131-2标准
- C/Q符合IO-Link 1.1.2标准
- L+和C/Q上的反向电流阻断
- 可实现TVS灵活性的65V绝对最大额定值
- 双通道24V传感器电源控制器包括：
- 大电容负载充电能力
- 2A及更大负载电流
- 突波滤波器可提高突波承受能力
- 工作温度范围：-40°C至125°C
规范
- 供电电压范围：9V至36V
- 作业供电电流：500 μA
- 功耗：3.2W
- 输出电压：5V
- TQFN-48封装
- 工作温度范围：-40°C至125°C
应用
- IO-Link主机系统
- IO-Link网关
视频
其他资源

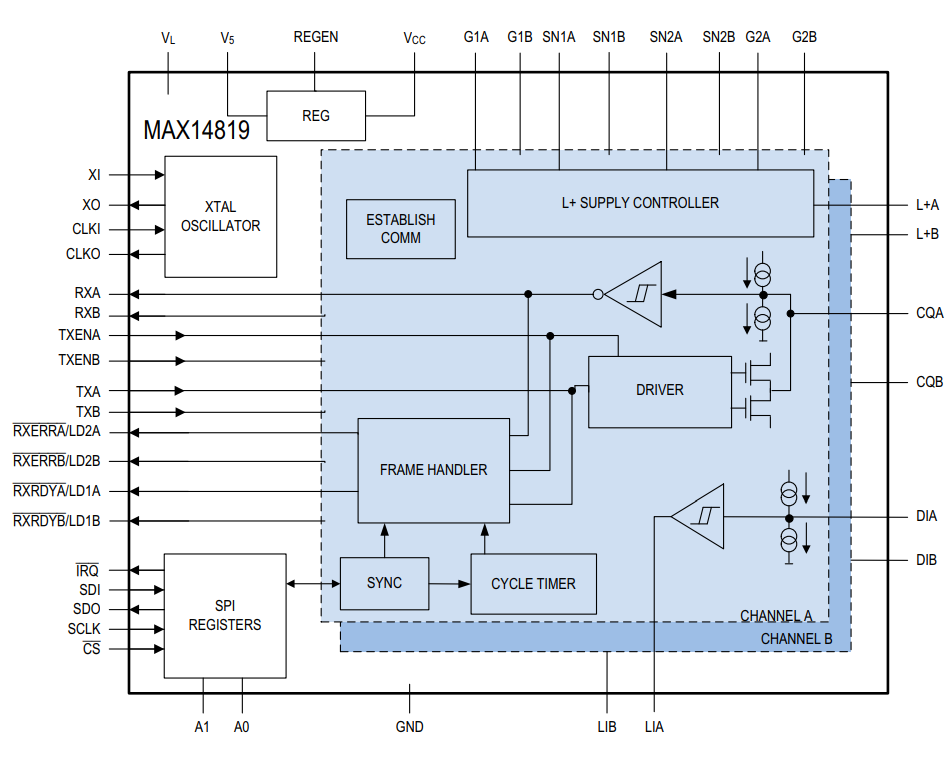

框图

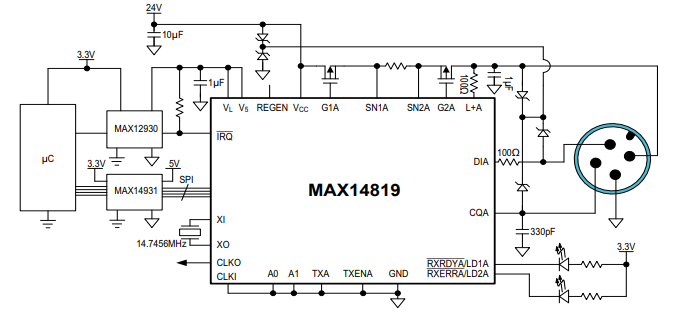

典型应用电路
