Analog Devices / Maxim Integrated MAX14874双推挽式电机驱动器
Maxim MAX14874双推挽式电机驱动器设计用于驱动和控制继电器和阀门，工作电压范围为4.5V至36V。该电机驱动器采用无电荷泵设计，减少了外部元件，电源电流低。MAX14874提供击穿保护和吸收感应电流的内部续流二极管。这款双继电器/阀门/电机驱动器也为驱动有刷直流电机提供简单解决方案。MAX14874可采用12引脚TDFN-EP (3mm x 3mm) 封装，工作温度范围为-40°C至85°C。应用包括阀门和继电器控制、电机控制和咖啡机。
特性
- 驱动更大功率，减少尺寸：
- 峰值电机电流高达2.5A
- 灵活的4.5V至36V电源实现更长运行时间
- 小型3mm x 3mm TDFN-EP封装
- 简化的设计缩短了上市时间：
- 独立电流检测可检测高达1V的电压
- 无电荷泵架构
- 每个驱动器均独立驱动控制
- 低功率耗散运行温度更低且时间更长
- 480mΩ（典型值）桥导通电阻
- 综合保护提供强大的驱动解决方案：
- 热关断欠压闭锁
- 工作温度范围：-40°C至85°C
应用
- 阀门和继电器控制
- 电机控制
- 咖啡机

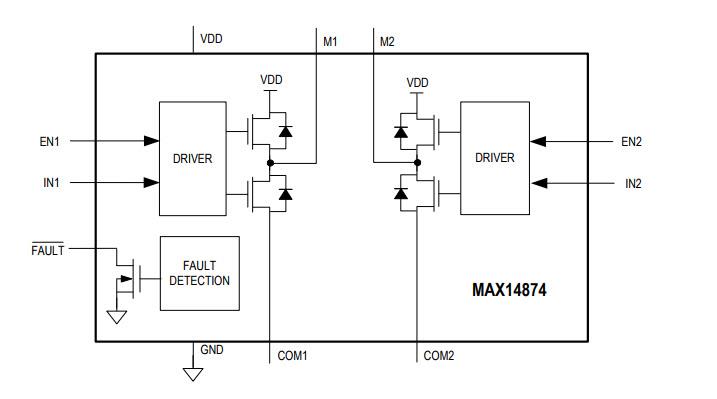

功能图
