Analog Devices Inc. MAX14906工业数字输出/数字输入
Analog Devices Inc. MAX14906工业数字输出/数字输入是一款符合IEC 61131-2标准的、高速、四通道工业数字输出、数字输入器件。该器件每通道可配置为高侧 (HS) 开关、推挽式 (PP) 驱动器，1或3型或2型数字输入。Analog Devices MAX14906规定的工作电源电压上至40V，并且可耐受65V。高侧开关电流限制可在130mA至1.2A范围内设置，并带2倍于负载浪涌电流的选项。高侧驱动器的导通电阻在+25 °C环境温度下为120mΩ（典型值）。可选的推挽式操作支持电缆高速驱动和负载电容快速放电。提供2.3mA（1和3型）或7mA (2型）的电流阱，用于数字输入操作。
SPI接口具有内置芯片寻址解码器，利用带标准片选CS信号（低电平有效）的共享SPI即可与多个MAX14906器件通信。SPI接口为全局和每通道配置以及诊断（包括电源过压和欠压检测、断线或开路检测、热过载、限流报告等）提供了灵活性。对于高速运行，可以使用引脚直接监控和更改数字输入和输出状态，从而提高系统速度和吞吐量。
线路断开检测监控开路/开路负载条件，开关在断开状态。LED驱动器可指示每个通道的故障、状态和电源欠压情况。内部有源钳位可实现电感负载的快速关断。集成的线对地和线对线浪涌保护仅需要在VDD 上接一个TVS。Analog Devices MAX14906采用紧凑型48引脚7mm x 7mm QFN封装。
特性
- 每通道可配置能力可实现广泛的应用
- 高侧 (HS) 开关或推挽式 (PP) 驱动器数字输出
- 软件可选的1和3型或2型数字输入
- 电流限制可在130mA至1.2A范围内设置
- 串行 (SPI) 或使用引脚直接操作
- 独立通道供电
- 具备容错能力，内置诊断特性
- 按通道诊断
- 集成电源电压监控和VDD 短路检测
- 断线/空载检测
- 热关断保护
- 看门狗定时器
- 5位CRC代码生成和校验，用于SPI误码检测
- 高度集成减少了BOM数量和PCB空间
- 集成LDO，兼容5V逻辑器件
- 内部有效钳位，用于电感负载快速关断
- 0.6μs（典型值）DO、1μs（典型值）DI传播延迟
- 可寻址SPI
- 7mm x 7mm TQFN封装
- 减少了功耗和热散
- 高侧开关低RDSON ：120mΩ（典型值）
- 精确的输出电流限制
- 精确输入灌电流、1和3型或2型
- 坚固耐用的设计
- 工作电源电压范围：10V至40V，容差65V
- SafeDemag™可快速关断无限电感
- ±16kV气隙ESD和±8kV接触ESD
- VDD 至GND上采用TVS保护，可耐受±1kV浪涌
- 工作温度范围：-40 °C至+125 °C
应用
- 工业数字输出和输入模块
- 可配置数字输入/输出
- 电机控制
- PLC系统
- 分布式控制系统 (DCS)
视频

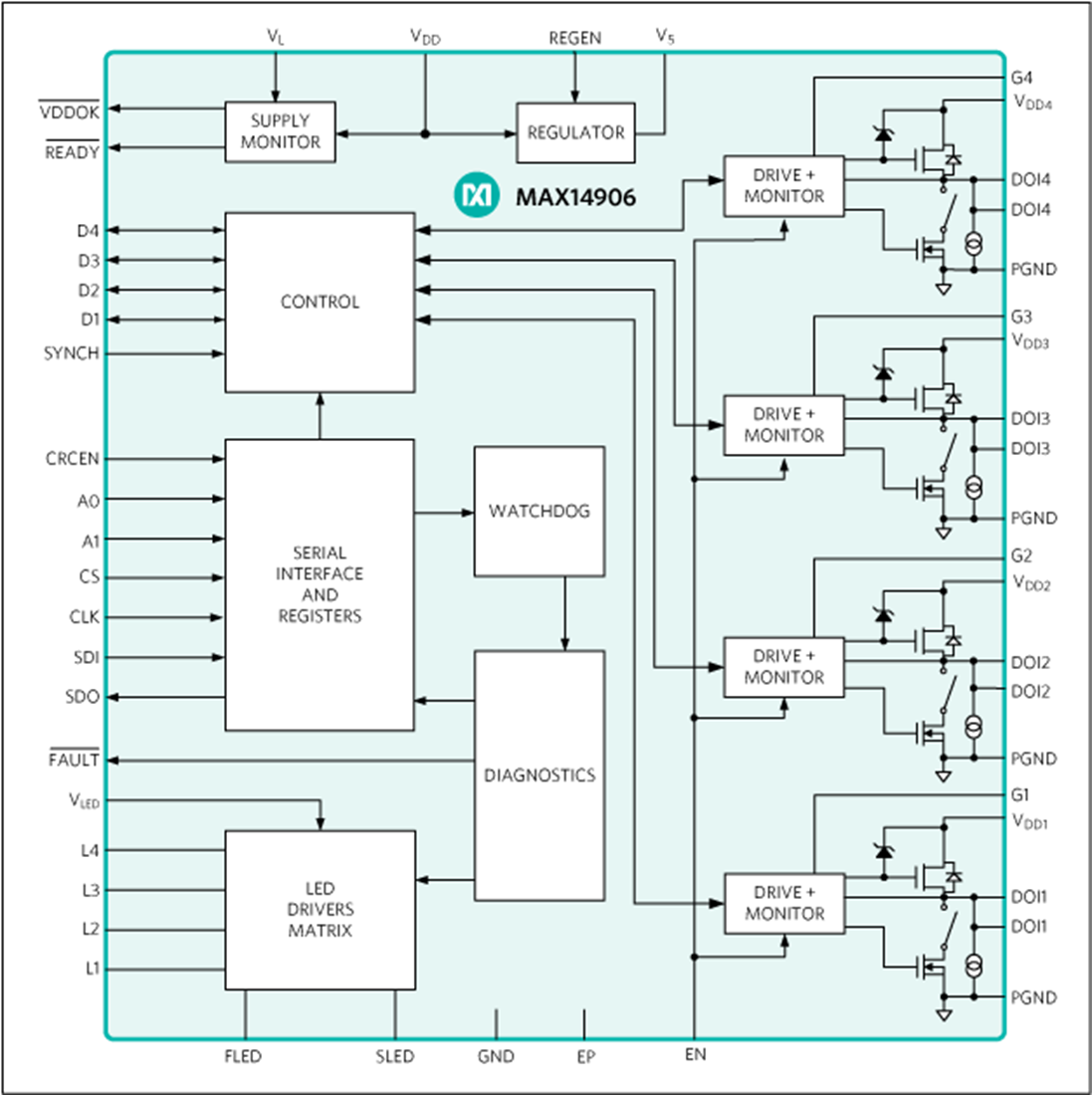

功能图
发布日期: 2020-05-18
| 更新日期: 2025-02-24
