Analog Devices / Maxim Integrated MAX14914EVKIT评估套件
Maxim MAX14914EVKIT评估套件提供了久经考验的设计，以评估MAX14914器件。MAX14914 是一款可配置的工业数字输出驱动器/数字输入。通过该评估套件，可将MAX14914设置为数字输出（采用高边或推挽模式）或具有简单跳线设置的数字输入。该评估套件必须使用外部24V电源供电，在满载时的最大电流消耗为1.3A。MAX14914EVKIT配有采用16引脚、4mm x 4mm TQFN-EP封装的MAX14914ATE+器件。
特性
- 在较宽的输入电压范围内和各种负载条件下可靠运行
- 温度范围：-40°C至125°C
- 板载LED状态和故障条件指示
- 反向电源电压保护
- 经过验证的PCB布局
- 完全组装并经过测试
套件内容
- MAX14914评估套件
- 24V电源
- 电压表
- 函数发生器（可选）
- 示波器（可选）

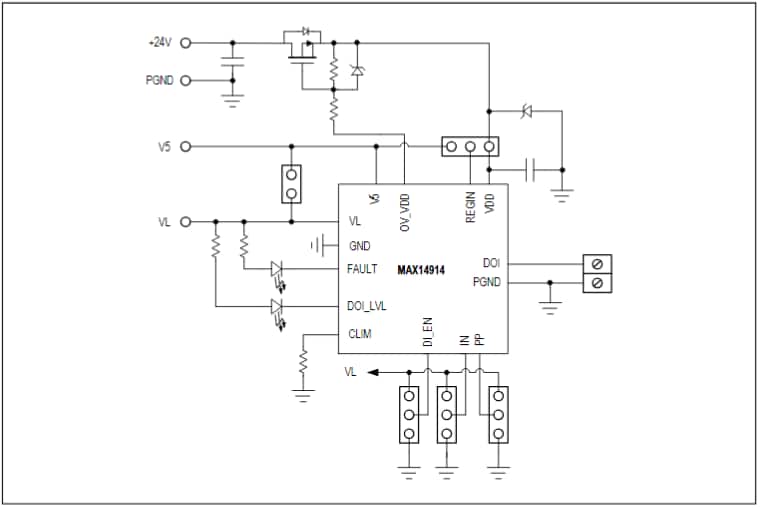

MAX14914EVKIT框图
发布日期: 2017-03-10
| 更新日期: 2023-04-11
