Analog Devices MAX14917工业八通道高侧开关具有八个标定为每通道提供达700mA（最小值）连续电流的八个高侧开关。这些高侧开关在+25 °C环境温度时具有120mΩ（典型值）的导通电阻。该器件具有可以菊花链的SPI接口，支持通过通用SPI片选 (CS) 信号与多个ADI MAX14917器件进行通信。该SPI接口还提供每通道过载诊断。两个看门狗定时器为主机到器件连接提供额外的安全检查。
MAX14917具有4x4 LED纵横式矩阵，为每个通道提供通道状态和过载条件的可视化指示。集成式线对地和线对线浪涌保护功能根据IEC 61000-4-5提供对电应力的耐受性，并且在VDD 上只需要一个TVS。Analog Devices MAX14917工业八通道高侧开关采用紧凑型48引脚6mm x 6mm FC2QFN封装。
特性
- 可靠的解决方案
- 65V绝对最大电源电压
- SPI接口上的CRC错误校验
- 看门狗定时器，用于监控SPI和SYNCH
- 每通道过载诊断和保护
- 缺VDD 或GND保护
- 热关断保护
- 集成±1kV/42Ω IEC 61000-4-5浪涌保护
- ±7kV/IEC 61000-4-2接触放电法
- ±30kV/IEC 61000-4-2空气放电法
- 环境工作温度范围：-40°C至+125°C
- 减少了功耗和散热
- TA = +25°C时的导通电阻：120mΩ（典型值）
- 供电电流：2.5 mA（典型值）
- 精确的输出电流限制
- 灵活
- 用于同时更新多个开关的同步输入
- 驱动16个LED的LED驱动器矩阵，由3.0V至36V电源供电
- 用于电感负载快速去磁的内部钳位
- 菊花链SPI
- 灵活的逻辑电压接口：2.5V至5.5V
- 与采用菊花链配置的MAX14915和MAX14916引脚兼容
- 紧凑型6mm x 6mm FC2QFN封装
应用
- 工业数字输出
- PLC系统
- 工厂自动化
- 楼宇自动化
- 工业物联网

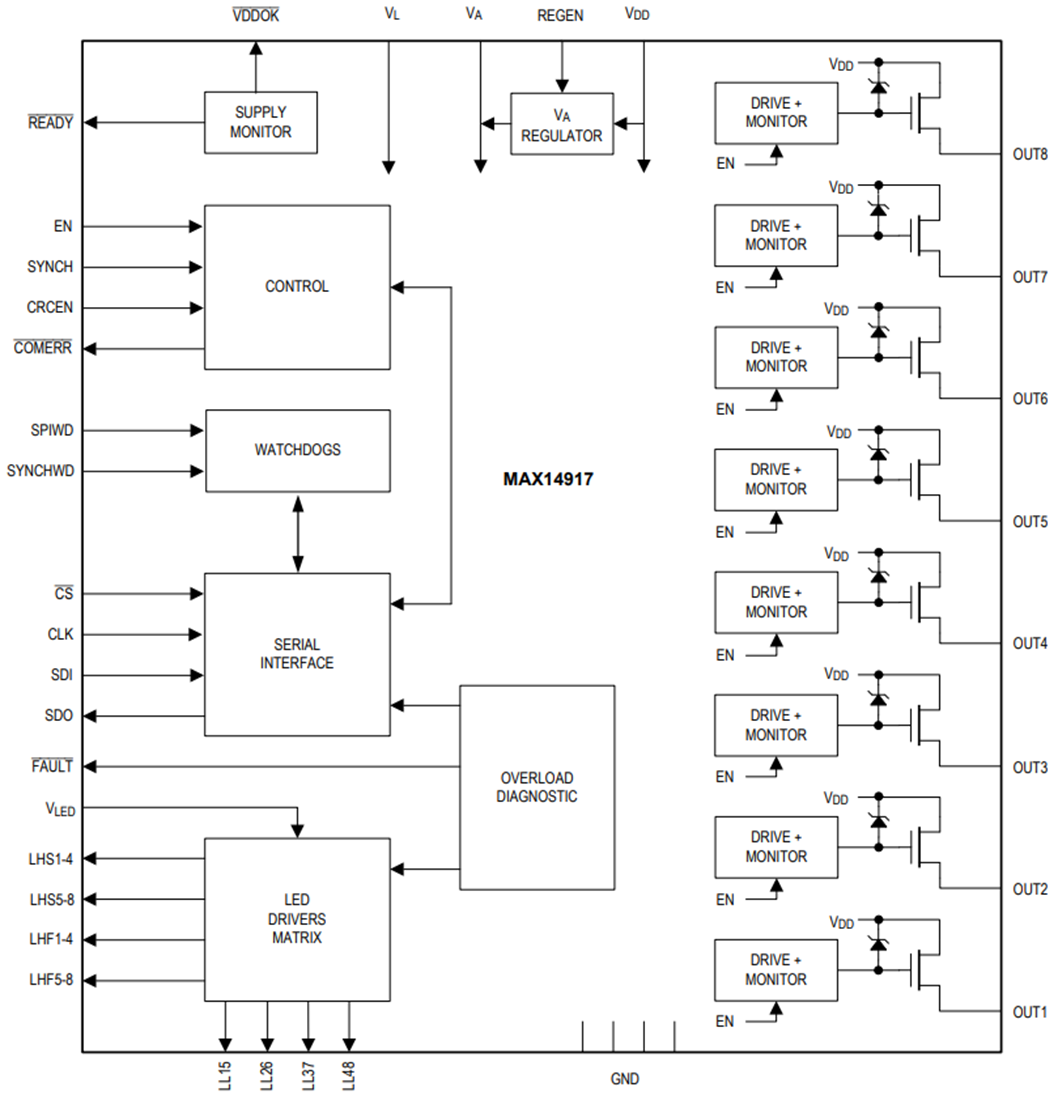

简化框图
