Analog Devices Inc. MAX14919四通道低侧开关
Analog Devices MAX14919四通道低侧开关是一款工业保护开关，具有每通道140mΩ导通电阻 (RON) 和集成±1kV/42Ω浪涌保护，可实现稳健运行。该四通道开关由引脚控制，可实现简单的高达200kHz的快速开关。MAX14919开关具有反向电流检测功能，用来防止负载电源错误接线故障所造成的损坏。该低侧开关的工作电源电压范围为5V或7V至60V，工作温度范围为-40°C至+125°C。Analog Devices MAX14919四通道低侧开关采用6.5mm x 6.4mm占位、20-TSSOP封装。该开关IC具有短路和过载保护特性。应用包括PLC/DCS系统、继电器/电磁阀驱动器、电机控制和工业数字输出。
特性
- 电源电压：5V或7V至60V
- 每OUT 800mA负载电流
- 集成5V/30mA线性稳压器
- 负载电压范围：5V至48V
- 开关速率：高达200kHz（最小值）
- 降低功耗和散热：
- 每通道导通电阻：140mΩ（典型值）
- 供电电流：1.7mA（典型值）
- 可设置负载电流限制
- 2个浪涌负载电流选项，持续10ms
- 坚固耐用的设计特性
- 55V（典型值）时内部电感能量钳位
- 短路保护
- 反向电流检测，用于防止负载电源误接线
- ±1kV/42Ω、8µs/20µs浪涌保护
- ±8kV接触放电和±25kV气隙放电ESD保护
- 工作环境温度范围：-40 °C至+125 °C
- FAULT指示：
- 热过载
- 反向负载电流检测
- V5 电源欠压闭锁
- 紧凑型20引脚、6.5 mm x 6.4 mm TSSOP封装
应用
- 工业数字输出
- 继电器和电磁阀驱动器
- PLC和DCS系统
- 电机控制

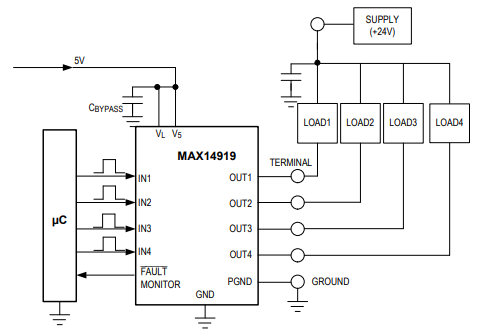

应用示意图

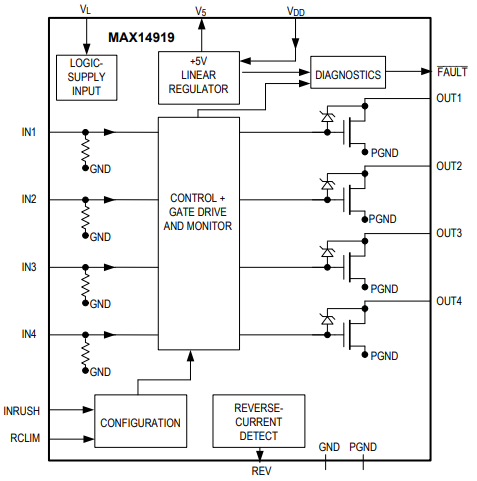

方框图
其他资源
发布日期: 2020-12-31
| 更新日期: 2024-08-14
