Analog Devices / Maxim Integrated MAX15093/MAX15093A热插拔解决方案IC
Maxim MAX15093/MAX15093A热插拔解决方案IC是用于要求安全地从带电背板上插拔电路线卡的热插拔应用的集成解决方案。该器件在单一封装中集成了热插拔控制器、3.8mΩ功率MOSFET和电子断路器保护装置。该器件集成了精确的电流检测电路，可提供160μA/A的比例输出电流。这些器件设计用于保护2.7V至18V的电源电压。
这些器件在启动过程中实现折返电流限制，以控制涌入电流，从而降低di/dt，并使MOSFET始终在安全工作区 (SOA) 条件下运行。在启动周期完成后，片上比较器提供针对短路和过流故障的 VariableSpeed/BiLevel™ 保护，并抑制系统噪声和负载瞬变。在故障状态情况下，断开负载。该器件经过工厂校准，可提供精确的过流保护，精度为±10%。在故障情况下，MAX15093闭锁，而MAX15093A则进入自动重试模式。
特性
- 集成度高，减小了刀片服务器和其他空间受限设计的解决方案尺寸
- 集成3.8mΩ（典型值）内部功率MOSFET过压保护
- 电源正常和故障输出
- 可编程欠压闭锁
- 当前报告，无需外部RSENSE
- 热保护
- 非常灵活，适用于诸多独特设计
- 工作电压范围：2.7V至18V
- 可调节的断路器电流/电流限制阈值
- 可编程转换率控制
- 变速断路器响应
- 闭锁 (MAX15093) 或自动重试 (MAX15093A) 选项
- 安全特性确保精确而稳健的保护
- 15A连续负载电流能力
- ±10%断路器阈值精度
- 在启动时通过折返调节涌入电流
- 实施di/dt控制
- 输入到输出短路检测
应用
- RAID系统
- 存储桥接坞
- 磁盘驱动器电源
- 服务器I/O卡
- 工业

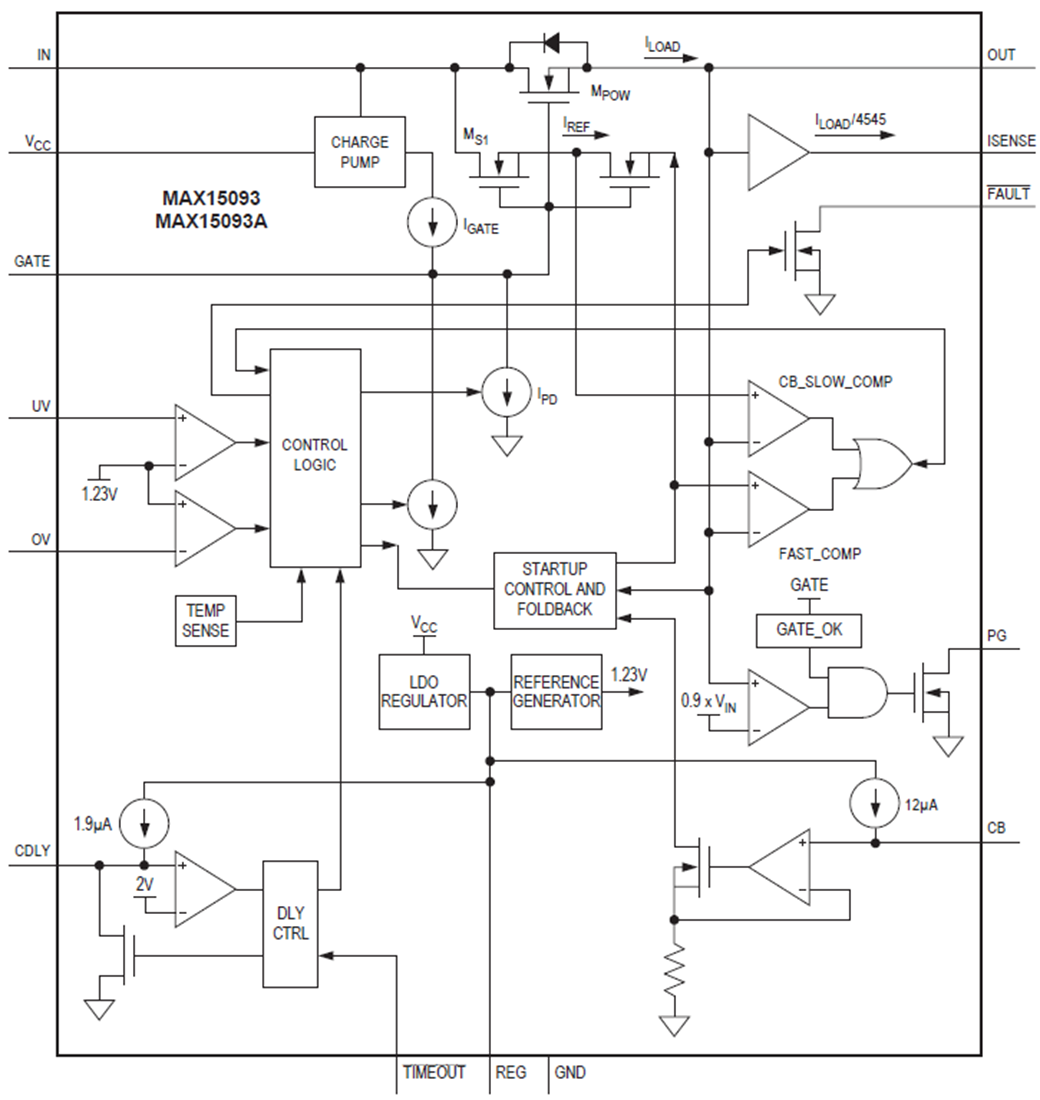

功能图
发布日期: 2019-11-14
| 更新日期: 2023-05-04
