Analog Devices Inc. MAX15157 60 V电流模式降压控制器
Analog Devices Inc. MAX15157 60V电流模式降压控制器用于驱动采用半桥降压配置的两个外部MOSFET。输出电压可通过1 V至2.2 V参考输入 (REFIN) 动态设置，以支持模块化设计。开关频率由设置内部振荡器频率的外部电阻器来控制。MAX15157还可通过将稳压器同步到外部时钟来控制。该器件设计用于支持120kHz至1MHz开关频率。
特性
- 宽工作范围缩短了开发时间
- 输入电压范围： 8V至60V
- 输出电压范围： 3V至56V
- 开关频率范围：120kHz至1MHz
- 温度范围：-40°C至+125°C
- 集成度高，减少了设计占位
- 内部LDO，用于生成偏置电源
- 同步输入
- 电流监视器输出
- 可调斜率补偿
- 支持多相
- 强大的故障保护功能提高了质量，简化了系统设计
- 可调输入欠压闭锁
- 平均和逐周期过流保护
- 输入欠压故障保护
- 多级过压保护
- 热关断
- 小型5mm x 5mm、32引脚TQFN封装，脚距为0.5mm
应用
- 通信
- 工业
- 汽车

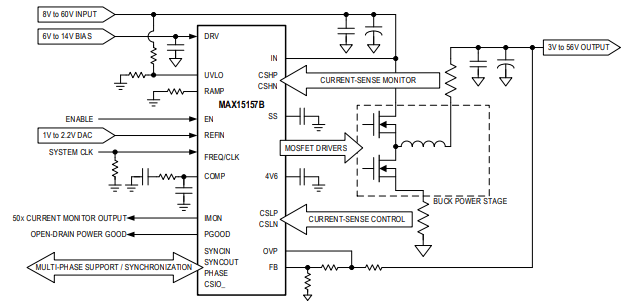

典型应用电路
