Analog Devices Inc. MAX16162纳功耗电源监控器
Analog Devices MAX16162毫微功耗电源监控器是一款超低电流、单通道监控IC。该器件监控电源电压，并在输入电压低于复位阈值时强制复位。监测电压上升到工厂预设阈值电压（VTH）以上时，复位输出在复位超时周期内保持有效，然后解除有效状态。这让目标微控制器或微处理器可离开复位状态并开始运行。
ADI MAX16162没有MR输入。相反，该器件拥有独立的VCC 和VIN 引脚，可实现低至0.6V的阈值电压。复位输出为低电平有效开漏，MAX16162提供多个可用的复位超时周期选项。
MAX16162纳功耗电源监控器的额定温度范围为-40°C至+125°C，采用微型1.06mm x 0.73mm、4焊球WLP和4引脚SOT23封装。
特性
- 无上电毛刺
- 静态电流为825nA（典型值），延长了电池寿命
- 独立VCC 和VIN 输入
- 多个可用复位超时周期
- 阈值电压：0.6V至4.85V
- 4焊球WLP和4引脚SOT23封装
- 工作温度范围：-40°C至+125°C
应用
- 低压微控制器和微处理器
- 便携式/电池供电设备
- 电子阅读器/平板电脑
- 可穿戴/便携式产品配件
- 智能手机

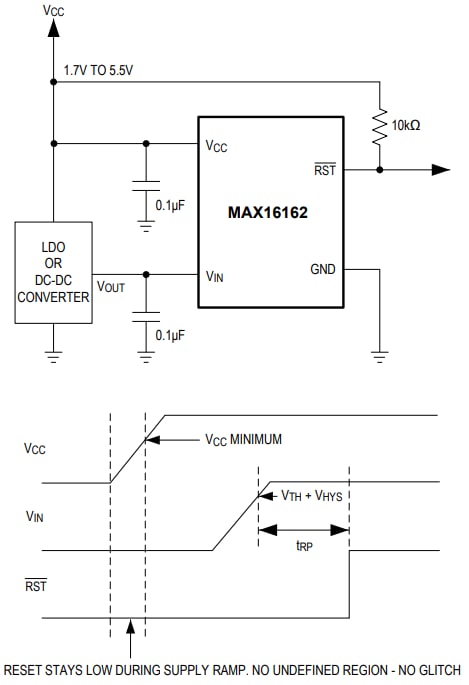

典型应用电路
