Analog Devices / Maxim Integrated MAX16191EVKIT评估套件

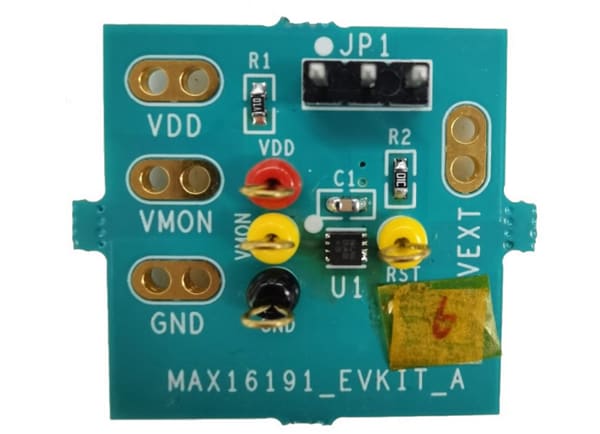

Analog Devices MAX16191EVKIT评估套件用于演示MAX16191单通道低电压窗口检测器监控器电路的功能。经过完全测试和组装的电路有助于评估MAX16191的0.35%过压/欠压 (OV/UV) 故障检测功能。借助跳线JP1，可将复位输出’的上拉电阻器连接到VCC以外的电压。Analog Devices MAX16191EVKIT评估套件采用1" x 1" PCB，可在-40°C至+125°C汽车级温度范围内工作。
特性
- 阈值精度：±0.35%
- 标称阈值范围：0.875V
- ±3% UV/OV监控范围
- RST信号复位超时：10ms
- 两个复位输出上拉电压选项
- 经验证的1" x 1" 2层2oz铜PCB布局
- 具有紧凑的解决方案尺寸
- 完全组装并经过测试
必要设备
- MAX16191评估套件
- 5V/100mA DC电源
- 1V/50mA高精度直流电源
- 一个数字万用表 (DMM)
- 函数发生器
- 双通道示波器
