Analog Devices / Maxim Integrated MAX16813B 4通道LED驱动器
Maxim Integrated MAX16813B 4通道LED驱动器是高效率和高亮度器件，提供四个集成式LED电流驱动通道。集成式电流模式开关控制器驱动直流-直流转换器，为多个HB LED灯串提供必要的电压。MAX16813B具有4.75V至40V的宽输入电压范围，可承受汽车负载突降事件。由于具有宽输入范围，因此可为汽车和一般照明应用中的HB LED（中小尺寸LCD屏）供电。
MAX16813B包括四个完全相同的线性电流驱动通道，可使用外部单电感在20mA至150mA范围内调节，精度为±3%。可将多个通道并联，为每个LED灯串提供较高电流。此外，MAX16813B还具有通过逻辑输入 (DIM) 实现的独特脉冲调光控制，最小脉宽低至500ns。该器件具有各种保护特性，包括输出过压、开路LED检测和保护、可编程短路LED检测和保护、输出欠压保护和检测以及过热保护。
MAX16813B 4通道LED驱动器在-40°C至+125°C的汽车级温度范围内工作，采用20引脚 (6.5mm x 4.4mm) TSSOP或20引脚 (4mm x 4mm) TQFN封装。
特性
- 4通道线性LED电流驱动，内置MOSFET，可独立驱动多个LED灯串
- 满幅LED电流，20mA至150mA可调
- 驱动1至4个LED灯串
- 10000:1 PWM调光（200Hz时）
- 灵活的电流模式架构支持各种应用，同时最大限度降低干扰
- 升压或SEPIC电流模式直流-直流控制器
- 可编程开关频率：200kHz至2MHz
- 外部开关频率同步
- 扩频模式
- 保护特性增强了故障检测和系统可靠性
- 输出至接地欠压保护
- 开漏输出故障指示
- LED开路和LED短路检测和保护
- 过热保护
- 自适应输出电压优化，最大限度地降低功耗
- 关断电流小于2µA
应用
- 建筑、工业和环境照明
- 汽车显示器LED背光
- 汽车RCL、DRL、前车灯和雾灯
- LCD TV和台式机显示器LED背光

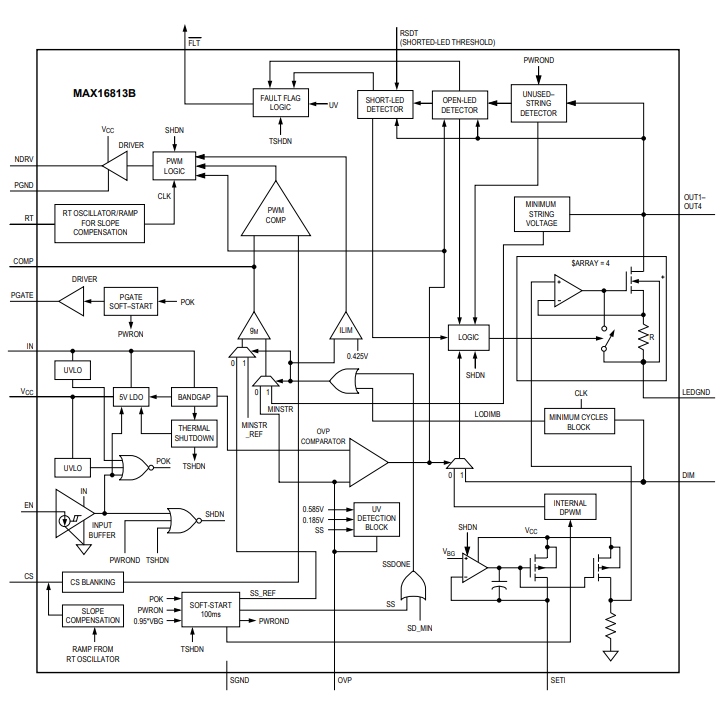

框图
