Analog Devices / Maxim Integrated MAX16926汽车显示器电源解决方案
Analog Devices MAX16926汽车显示器电源解决方案是一款4通道电源管理IC，设计用于安装现代汽车TFT显示器中使用的主电源轨。MAX16926和MAX20069 TFT电源和LED背光驱动器可以为汽车显示器电源要求提供双芯片解决方案。Analog Devices MAX16926采用TQFN封装，工作温度范围为-40°C至+105°C。
特性
- 高度集成
- 汽车电池的完整显示器电源解决方案
- 一个高压2.1A降压转换器 (3.3V)
- 一个高压100mA低IQ线性稳压器 (3.3V)
- 一个低压1.6A降压转换器 (1.1V)
- 一款175 mA低电压线性稳压器 (1.8 V)
- 电源良好输出
- 高度可靠、低EMI
- 可编程开关频率
- 内部扩频振荡器
- 压摆率受控开关：
- 热关断保护
- 集成式看门狗定时器
- 3.5 V 到 40 V 的输入范围
- 偏置输出电压：3.3V
- 工作电源电流：8mA（最大值），4.5mA（典型值）
- 紧凑型TQFN20 4 mm x 4 mm封装
- 工作温度范围：-40 °C至+105 °C
应用
- 信息娱乐显示屏
- 中央信息显示屏
- 仪表盘

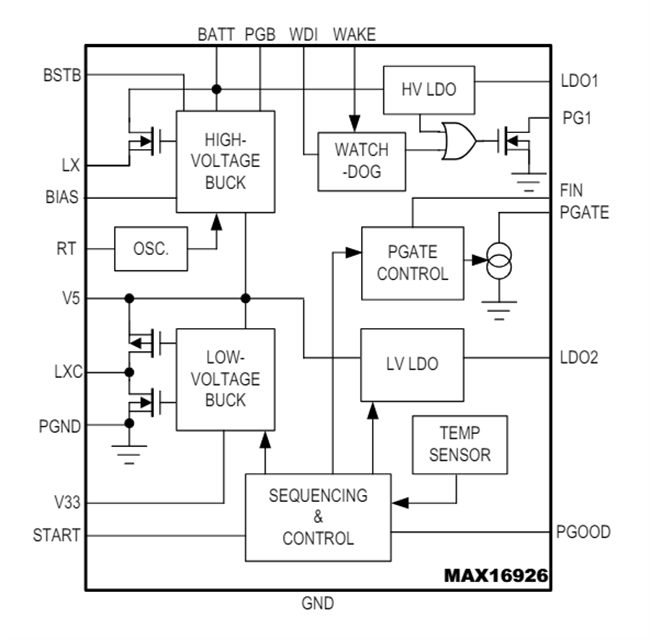

简化框图
