Analog Devices / Maxim Integrated MAX17260X评估套件
Maxim Integrated MAX17260X评估套件是完全组装并经过测试的表面安装PCB，用于评估独立式ModelGauge™ m5主机侧电量监测计IC。该IC用于手持和便携式设备中的锂离子 (Li+) 电池。MAX17260X套件包括Maxim DS91230+USB接口、IC评估板和RJ-11连接电缆。可以使用基于Windows®的图形用户界面 (GUI) 软件。
特性
- ModelGauge m5算法
- 从1S电池组监控
- 电池组输入电压范围：+2.3V至+4.9V
- 热敏电阻测量网络
- 可选板载PCB迹线检测电阻器
- 兼容Windows 7或更新版本的软件
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- MAX17260GEVKIT/MAX17260XEVKIT evaluation kit
- Lithium battery pack of the desired configuration
- Battery charger or power supply
- Load circuit
- DS91230+ USB adapter
- RJ-11 6pos reverse modular cord
- PC with Windows 7 or newer Windows operating system and USB port

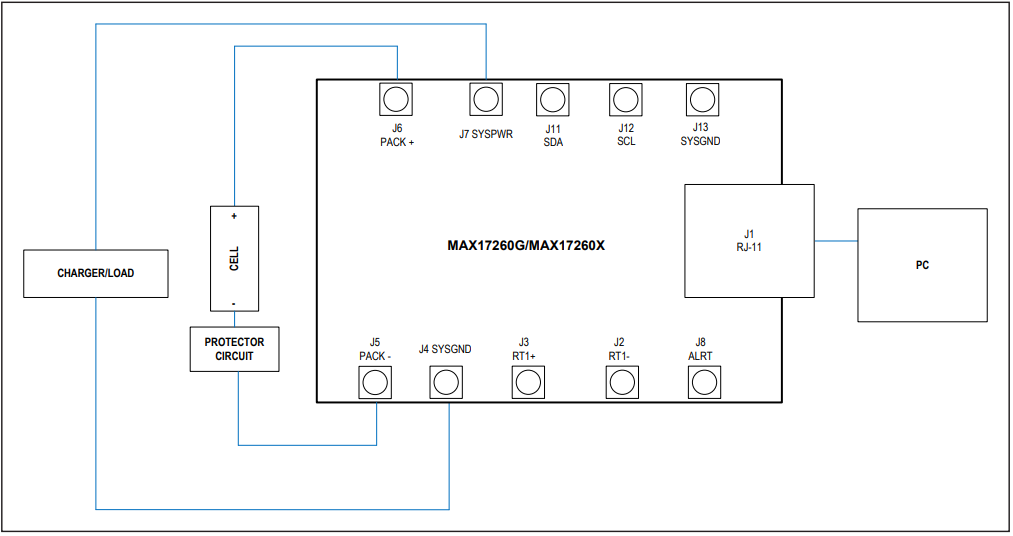

MAX17260板连接
发布日期: 2018-06-25
| 更新日期: 2023-04-25
