Analog Devices / Maxim Integrated MAX17270/MAX17271三路输出开关稳压器
Maxim Integrated MAX17270/MAX17271三路输出开关稳压器非常适合用于需要在非常小的空间内高效调节多个电源的可穿戴应用。这些稳压器采用降压-升压架构，可通过一个电感值低至2.2µH的电感器调节三路输出，效率高达85%。这样，与使用一个降压和线性稳压器的等效电源解决方案相比，可实现更小的电路板空间和更高的整体系统效率。只有一路输出时，这些器件的电源电流为0.85μA，每增加一路输出，电流增加0.2μA。
MAX17270具有3个使能输入和3个输出电压编程输入。
TMAX17271包括一个带中断的I2C接口、一个开启/关闭按钮和一个电源良好指示灯。
MAX17272/MAX17273是MAX17270/MAX17271的2路输出版本，即将推出。
所有版本均采用4x4、0.4mm晶圆级封装 (WLP) 或16引脚TQFN封装。
特性
- 三路输出/双路输出、单电感多输出 (SIMO) 降压-升压稳压器
- 功耗低、电池使用寿命长
- 工作电流为1.3μA（3个SIMO通道）
- 330nA关断电流
- 3.3V输出时的效率为85%
- 灵活且易于配置
- I2C兼容接口 (MAX17271/MAX17273)
- 可编程输出电压：0.8V至5.175V
- 可编程峰值电流限制
- 2.7V到5.5V输入电压范围
- 坚固耐用
- 软启动
- 过载保护
- 散热保护
- 小尺寸
- 1.77mm x 1.77mm x 0.50mm、0.4mm间距WLP封装
- 3mm x 3mm x 0.75mm TQFN封装
- 较小的整体解决方案尺寸
应用
- 蓝牙耳机
- 健身手环
- 手表

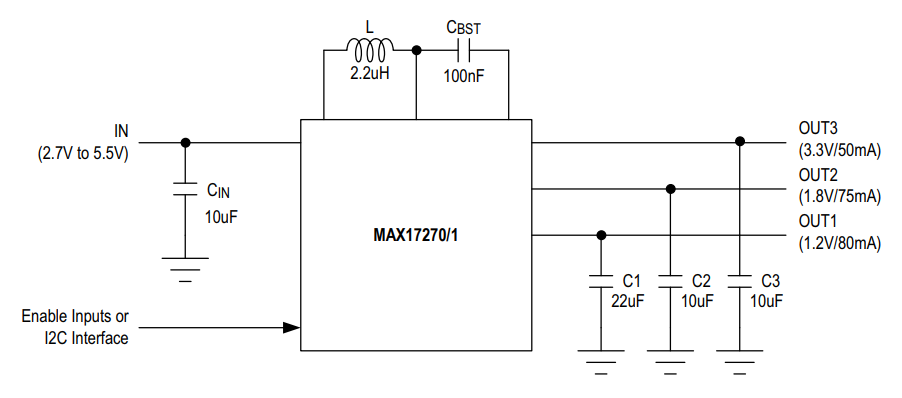

框图
