Analog Devices / Maxim Integrated MAX1730xX-MAX1730xG/MAX1731xX-MAX1731xG评估套件
Maxim Integrated MAX1730xX/MAX1730xG/MAX1731xX/MAX1731xG评估套件是完全组装并经过测试的表面贴装PCB，用于评估MAX17301–MAX17303/MAX17311–MAX17313电量计。MAX17301–MAX17303/MAX17311–MAX17313电量计可为1节锂离子/锂聚合物电池提供保护器和可选的SHA-256认证。
该评估套件包括带集成I2C/1-Wire™接口和USB micro-B电缆的IC评估板。可提供基于Windows®的图形用户界面 (GUI) 软件（可供下载），与该评估套件一起使用。
特性
- ModelGauge™ m5算法
- 监测单节电池
- 用于评估的板载全面保护解决方案
- 电池组输入电压范围：+2.3V至+4.9V，带默认硬件
- 默认电流范围为-5A至+5A，最大10A，带有小于5mΩ的检测电阻器
- 热敏电阻测量网络
- 板载I2C/1-Wire通信接口
- 兼容Windows 7或更高版本的软件
- 经过验证的PCB布局
- 全面组装并经过测试
必要设备
- MAX173xxX/MAX173xxG评估套件
- 所需配置的锂电池组
- 电池充电器
- 负载电路
- USB电缆
- 配备Windows 7或更新Windows操作系统和USB端口的PC

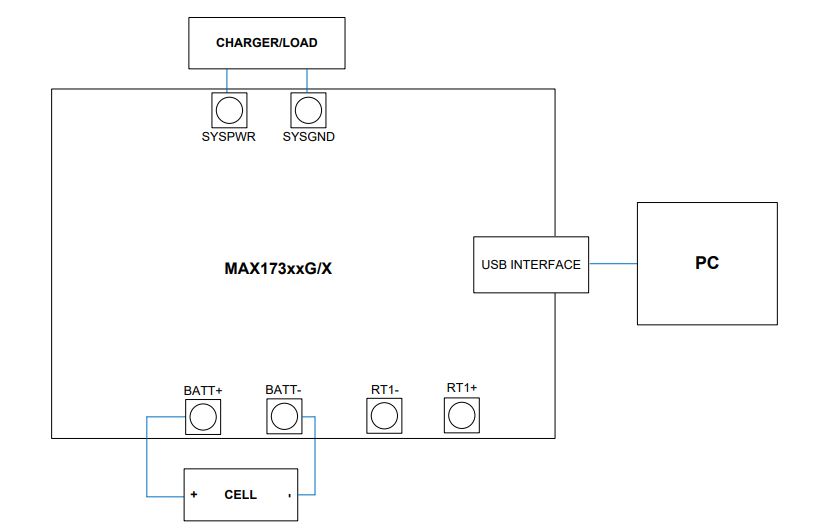

板连接
