Analog Devices / Maxim Integrated MAX17330X2EVKIT评估套件

Analog Devices MAX17330X2EVKIT评估套件是经过完全组装和测试的表面贴装PCB，用于评估MAX17330。MAX17330是独立式电池充电器、电池电量计IC（带保护器），以及可选SHA-256身份认证，适合用于单节锂离子/聚合物电池。Analog Devices MAX17330X2EVKIT包括集成了I2C接口的IC评估板和USB micro-B电缆。该评估套件可搭配基于Windows®的图形用户界面 (GUI) 软件一起使用。

特性

  • ModelGauge m5算法
  • 用于1节电池的充电、监视和保护
  • 评估用板载全面保护解决方案
  • 电池电压 (VBATT) 范围：+2.16V至+4.9V，带默认硬件
  • 默认电流范围为-5A（放电）至+2.56A（充电），带10mΩ检测电阻器（通过更换为较小检测电阻器可支持更大电流）
  • 输入电压可高达5.7V
  • 两个热敏电阻测量值
  • 板载I2C通信接口，内置MAXUSB接口
  • 兼容Windows 7或更高版本的软件
  • 经过验证的PCB布局
  • 已完全装配并经测试

套件内容

  • MAX17330评估套件
  • USB micro B型电缆

必要设备

  • MAX17330评估套件
  • 锂离子/聚合物电池
  • 电压源/电源
  • 负载电路
  • USB micro B型电缆
  • 配备Windows 7或更新Windows操作系统和USB端口的PC

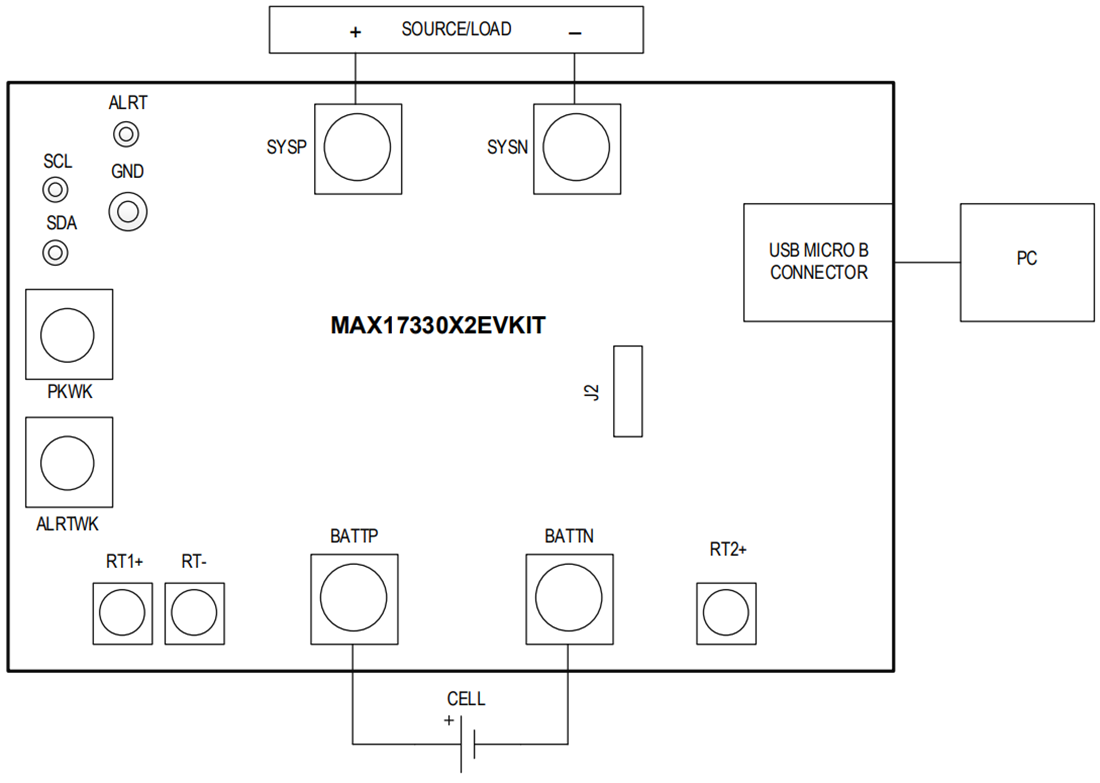

板连接

机械图纸 - Analog Devices / Maxim Integrated MAX17330X2EVKIT评估套件
发布日期: 2021-06-02 | 更新日期: 2023-04-12
