Analog Devices / Maxim Integrated MAX17525高精度可调功率限制器
Maxim MAX17525高精度可调功率限制器是一款可调节的过压、欠压和过流保护器件。该器件除了保护系统免受正向过压和反向电压故障之外，还可保护系统免遭过流故障。配合可选的外部pMOSFET使用时，该器件还可保护下行电路在±60V范围内免受电压故障。该器件具有31mΩ低导通电阻的集成FET。在启动期间，对于在输入上采用大存储量电容器至下游设备的应用而言，该器件可在连续模式下将大量电容聚集在输出上。此外，该器件具有两级限流模式，在启动后短时间内分别将电流连续限制在预设限值的 1 倍、1.5 倍和 2 倍。这样在启动期间就能够更快聚集大量电荷。
The Analog Devices MAX17525 High-Accuracy Adjustable Power Limiter is available in a 5mm x 5mm TQFN-20 package and operates over
the -40ºC to 125ºC temperature range.
特性
- 可靠的大功率保护功能缩短了系统停机时间：
- 宽工作输入范围：+5.5V至+60V
- -60V负向输入容限以及外部pFET（适用-(60+VOUT) 外部pFET额定值）
- 31mΩ（典型值）低通道电阻RON
- 反向电流阻断保护，具有外部pFET
- 灵活的设计可重复使用，减少重复验证：
- 可调节OVLO和UVLO阈值
- 0.6A至6A可编程正向限流值，整个温度范围内的精度为±15%
- 常压和高压使能输入（EN和HVEN）
- 受保护的外部pFET栅极驱动
- 快速启动和掉电恢复：
- 热折返限流保护
- 节省电路板空间，减少外部BOM数量：
- 20引脚5mmx5mm TQFN封装
- 集成式nFET
应用
- 工业电源系统
- 控制和自动化
- 运动系统驱动
- 人机界面
- 大功率应用

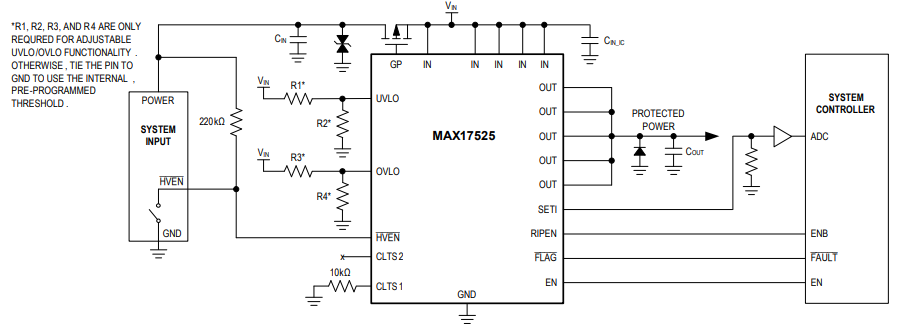

典型应用电路
发布日期: 2016-09-19
| 更新日期: 2023-04-12
