Analog Devices / Maxim Integrated MAX17530评估套件
Maxim Power MAX17530评估套件是经过完整装配和测试的电路板，可演示MAX17530降压直流/直流转换器的性能。MAX17530直流/直流转换器效率高，采用10引脚µMAX封装。该评估套件在6V至42V的宽输入电压范围内工作，以5V输出电压提供高达25mA的连续输出电流。在无负载条件下，MAX17530评估套件仅耗用26µA电源电流（EN/UVLO连接VIN）。评估套件经编程以220kHz的频率进行开关 。MAX17530评估套件简单易用、易于配置，外部元件数量极少。该评估器件具有逐周期峰值电流限制保护、欠压锁定 (UVLO) 和热关断等特性。
特性
- 输入电压范围：6V至42V
- 5V输出，25mA连续电流
- 26µA空载电源电流
- 用于开关控制的EN/UVLO，及可编程的输入欠压锁定
- 可编程开关频率
- 内部或可编程软启动
- 工作模式：脉冲频率调制 (PFM) 或强制脉冲宽度调制 (PWM)
- 开漏RESET输出
- 峰值电流限制保护
- 热关断
- 经过验证的PCB布局
- 完全组装并经过测试
必要设备
- 42V 0.5A adjustable DC power supply
- Electronic load up to 25mA
- Voltmeter

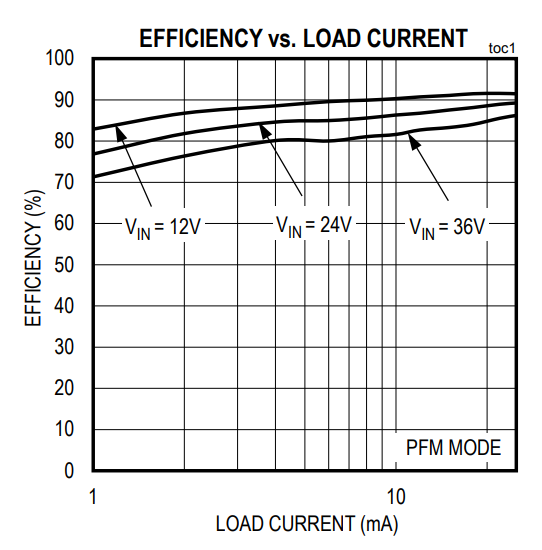

MAX17530评估套件性能图表
发布日期: 2016-08-31
| 更新日期: 2023-04-12
