Analog Devices / Maxim Integrated MAX17606二次侧同步MOSFET驱动器
Maxim MAX17606二次侧同步MOSFET驱动器设计用于在断续导电模式 (DCM) 或临界导电模式 (BCM) 下工作的隔离式反激拓扑。该器件通过将二次侧二极管替换成 MOSFET 来提高效率和简化热管理。该器件的 7V VDRV 使其适合用于切换用于反激同步整流的逻辑电平和标准 MOSFET。36V 输入电压使其通过二次 MOSFET 的输出电压或整流漏极电压来驱动。可编程最短开关时间确保能够以稳健的方式灵活处理变压器寄生元件相关的振荡。MAX17606具有2A/4A拉/罐电流，非常适合用于驱动具有快速栅极传播时间的低RDS（导通）值功率MOSFET。
The Analog Devices MAX17606 Synchronous MOSFET Driver is offered in a 6-lead SOT-23 package.
特性
- 4.5V-36V宽输入范围
- 2A/4A峰值拉/罐栅极驱动电流
- 适合用于断续导电模式 (DCM)，
- 临界导电模式 (BCM)
- 320μA（典型值）低静态电流
- 可编程开关跳闸点
- 可编程最短开关时间以处理 DCM 振荡
- 热关断保护
- 6引脚SOT-23封装
应用
- 高效隔离型反激转换器
视频

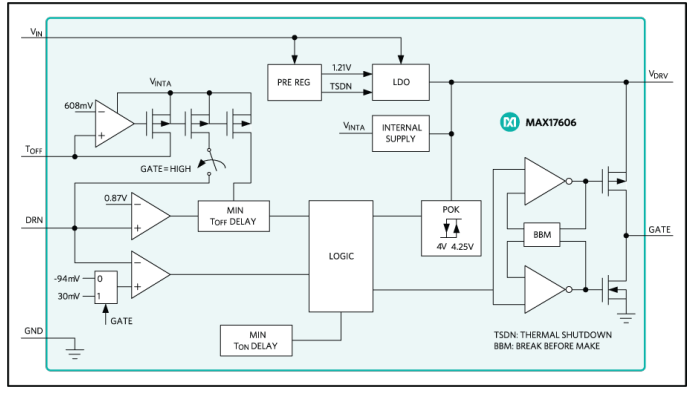

MAX17606框图
发布日期: 2016-07-19
| 更新日期: 2023-04-19
